Описание товара

Н3-1

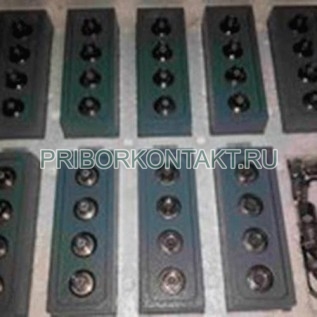

Набор образцовых мер Н3-1

Также это изделие может называться: Н31, Н3 1, Нз-1, n3-1, n31, n3 1, h3-1, h31, h3 1.

Н3-1 набор мер предназначен для использования в качестве образцовых мер коэффициента отражения при поверке:

- панорамных измерителей коэффициента стоячей волны по напряжению (КСВН) вида Р2;

- измерителей комплексных коэффициентов передачи вида Р4, имеющих в качестве измерительного выхода коаксиальные соединители.

Наборы мер Н3-1 содержат:

- линию короткозамкнутую;

- нагрузку согласованную класса точности 2 (с КСВН не более 1,05);

- 2 нагрузки каждого из номинальных значений КСВН - 1,2; 1,4 и 2,0, отличающихся значением фазы коэффициента отражения.

Технические характеристики Н3-1:

Параметры коаксиального соединителя:

- диапазон частот - 0,6 ГГц;

- канал - 3,5/1,52 мм;

- волновое сопротивление - 50 Ом;

- тип соединителя - ΙΧ, вариант 3;

- габаритные размеры - 248×175×49 мм;

- масса - 1 кг.

Технические характеристики мер, входящих в наборы Н3-1:

Обозначение мер КСВН Погрешность аттестации
КСВН Фазы коэффициента
отражения
1,0 1+0,05% от 1%
до 1,5%		 -
от 1,2 до 1(3) 1,2+0,05% от 1,5%
до 2,5%		 от 3° до 4°
от 1,2 до 2(4) 1,2+0,05% от 1,5%
до 2,5%		 от 3° до 4°
от 1,4 до 1(3) 1,4+0,1% от 1,5%
до 2,5%		 от 2° до 3°
от 1,4 до 2(4) 1,4+0,1% от 1,5%
до 2,5%		 от 2° до 3°
от 2 до 1(3) 2+0,1% от 1,5%
до 2,5%		 от 1° до 2°
от 2 до 2(4) 2+0,1% от 1,5%
до 2,5%		 от 1° до 2°
КЗ не более 100 - от 0,7° до 1,5°
