ЭК9-140

ЭК9-140

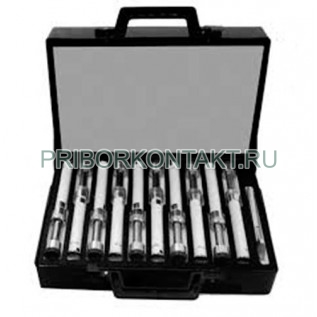

Набор мер КСВН и полного сопротивления 1 разряда ЭК9-140

Также этот прибор может называться: ЭК9140, ЭК9 140, ЕК9-140, ЕК9140, ЕК9 140, ek9-140, ek9140, ek 9140.

ЭК9-140 наборы мер КСВН и полного сопротивления 1 разряда применяются:

- для настройки и поверки измерителей модуля коэффициента передачи и отражения (приборы вида Р2), полного сопротивления (приборы вида Р3) и комплексного коэффициента передачи и отражения (приборы вида Р4) с соединителями типа III ГОСТ 13317 и ГОСТ РВ 51914;

- для измерения параметров четырехполюсников в радиоизмерительной, антенной технике и технике СВЧ в лабораторных и цеховых условиях.

В набор мер ЭК9-140 входят нагрузки (Э9-140, Э9-141, Э9-142, Э9-143, Э9-144, Э9-159, Э9-160, Э9-161) и фазосдвигающие отрезки (Э2-146, Э2-147, Э2-148, Э2-149).

Каждая нагрузка может использоваться как мера КСВН или как мера полного сопротивления.

Технические характеристики ЭК9-140:

Диапазон рабочих частот - от 0 ГГц до 4 ГГц.

Волновое сопротивление мер - 50 Ом.

Масса набора мер в футляре - 4,5 кг.

Габаритные размеры набора мер в футляре - 330x280x110 мм.

Технические условия - ТУ 4381-080-02566540-2007.

Технические характеристики нагрузок:

Технические характеристики коаксиальных отрезков:

Погрешность - (-0,015) мм.

Предприятие-изготовитель предоставляет гарантию соответствия набора мер ЭК9-140 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
