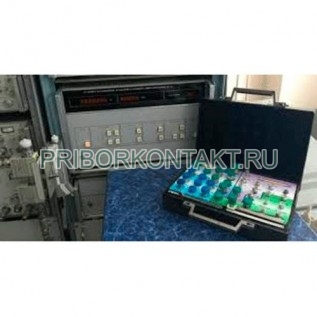

Набор мер ЭК9-180

Набор мер образцовых коаксиальных коэффициента стоячей волны (КСВН) и полного сопротивления 2-го разряда ЭК9-180

Также этот прибор может называться: ЭК9180, ЭК9 180, ЕК9-180, ЕК9180, ЕК9 180, ek9-180, ek9180, ek 9180.

ЭК9-180 наборы мер коаксиальных коэффициента стоячей волны (КСВН) и полного сопротивления 2-го разряда применяются:

- для настройки и поверки измерителей КСВН и полных сопротивлений с соединителями типов II (канал 16/6,95 мм) и VIII (канал 16/4,6 мм) по ГОСТ 13317-89;

- для измерения параметров четырехполюсников в радиоизмерительной, антенной технике и технике СВЧ в лабораторных и цеховых условиях.

В набор мер ЭК9-180 входят нагрузки (Э9-164, Э9-165, Э9-166, Э9-167, Э9-168, Э9-169, Э9-170, Э9-171, Э9-172, Э9-173, Э9-174, Э9-175, Э9-176, Э9-177, Э9-178, Э9-179) и фазосдвигающие отрезки (Э2-154, Э2-155, Э2-156, Э2-157, Э2-158).

Технические характеристики ЭК9-180:

Волновое сопротивление мер:

- канал 16/6,95 мм - 50 Ом;

- канал16/4,6 мм - 75 Ом.

Масса набора мер в футляре - 8 кг.

Габаритные размеры набора мер в футляре - 300x315x115 мм.

Технические характеристики нагрузок:

Диапазон частот - от 0ГГц до 4ГГц.

Волновое сопротивление - 50 Ом.

Масса - 0,21 кг.

Диапазон частот - от 0ГГц до 3ГГц.

Волновое сопротивление - 75 Ом.

Масса - 0,2 кг.

Технические характеристики коаксиальных отрезков:

Погрешность - (-0,05) мм.

Предприятие-изготовитель предоставляет гарантию соответствия набора мер ЭК9-180 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
