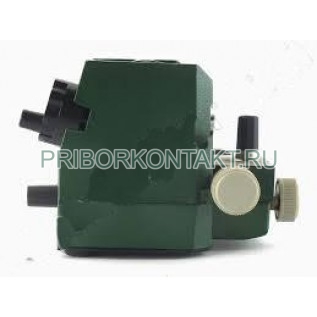

Линия измерительная волноводная Р1-40

Р1-40

Линия измерительная волноводная Р1-40

Также этот прибор может называться: Р140, Р1 40, Р-140, Р 140, p1-40, p140, p1 40.

Р1-40 линия измерительная волноводная предназначается для измерения параметров стоячих волн в волноводных трактах, образующихся в результате интерференции падающей и отраженной волн.

Линии измерительные Р1-40 используются для измерения фазы коэффициента отражения, длины волны в волноводе, малых ослаблений.

Технические характеристики Р1-40:

Диапазон частот - от 53,57 ГГц до 78,33 ГГц.

Сечение волновода - 3,6×1,8 мм.

Остаточный КСВН - 1,021.

Собственный КСВН - 1,04.

Непостоянство связи зонда с полем линии - 2%.

Относительная шунтирующая проводимость зонда - 0,03.

Затухание СВЧ мощности в волноводе - 0,45 дБ.

Пределы перемещения зонда вдоль волновода - 6 мм.

Погрешность индикации положения зонда - 0,01 мм.

Чувствительность детекторной головки - 30 мВ/мВт.

Габаритные размеры - 72×69×101 мм.

Масса Р1-40 - 0,8 кг.

С помощью Р1-40 по измеренным параметрам стоячих волн рассчитываются КСВН, коэффициент отражения от измеряемой нагрузки, длина волны или частота сигнала и другие параметры СВЧ-трактов.

Линии Р1-40 отвечают требованиям к линиям 2-го кл. ГОСТ 11294-74 и отличаются высокой надежностью в жестких условиях эксплуатации.
