Измерительная линия Р1-45

Р1-45

Измерительная линия Р1-45

Также этот прибор может называться: Р145, Р1 45, p1-45, p145, p1 45, r1-45, r1 45, r145.

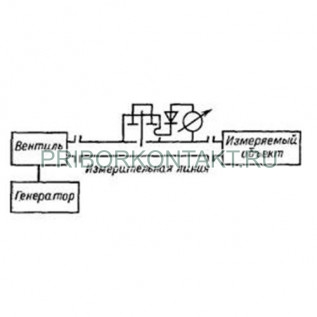

Р1-45 линия измерительная предназначена для измерения параметров стоячих волн в волноводных и коаксиальных трактах. По измеренным параметрам стоячих волн рассчитываются КСВН, коэффициент отражения от измеряемой нагрузки, длина волны или частота сигнала и другие параметры СВЧ-трактов.

Технические характеристики Р1-45:

Диапазон рабочих частот - от 3 ГГц до 18 ГГц.

Собственный КСВН - 1,04.

Непостоянство связи зонда с полем линий - 2%

Относительная шунтирующая проводимость зонда - 0,04.

ВЧ-тракт - 3,5 мм/1,52 мм.

Габариты Р1-45 - 301×220×220 мм.

Масса - не более 6 кг.

Метод измерения коэффициента стоячей волны и фазы коэффициента отражения, основанный на использовании эллиптической поляризации. В нижней части диапазона СВЧ (до 1000 МГц) измерение КСВ и фазы коэффициента отражения с помощью измерительной линии затруднительно из-за ее больших габаритов, поэтому в этом диапазоне частот более приемлем метод, основанный на использовании эллиптической поляризации.

Особенностью построения линии Р1-45 является выполнение их в виде тройника, в одно из плеч которого включается емкостная нагрузка. В тройнике образуется волна с круговой поляризацией. При подключении к одному из плеч несогласованной нагрузки поляризация становится эллиптической. Отношение осей эллипса определяет коэффициент стоячей волны, а положение осей эллипса определяет фазу коэффициента отражения.
