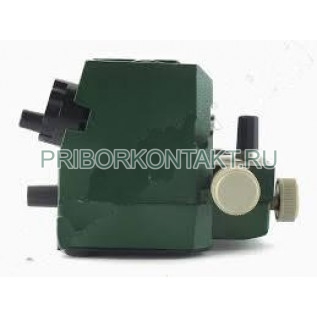

Линия измерительная Р1-4

Р1-4

Линия измерительная Р1-4

Также этот прибор может называться: Р14, Р1 4, p1-4, p1 4, p14, r14, r1 4, r1-4.

Р1-4 линия измерительная предназначена для измерения характеристик стоячих волн в линиях передачи: коэффициента стоячей волны, полного сопротивление нагрузки и длины волны в волноводных трактах.

Линии измерительные Р1-4 имеют коаксиальную конструкцию.

Технические характеристики Р1-4:

Диапазон частот - от 7,15 ГГц до 16,67 ГГц.

Собственный КСВ - не более 1,03.

Общая погрешность измерения КСВ - 5%.

Погрешность индикации положения зонда - 10 мкм.

Сечение тракта - 28,5×12,6 мм; 23×10 мм; 19×9,5 мм; 17×8 мм.

Габаритные размеры - 306×180×240 мм.

Масса - не более 5 кг.

Условия эксплуатации Р1-4:

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность при +20° С - до 80%.

Предприятие-изготовитель предоставляет гарантию соответствия Р1-4 линий измерительных всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
