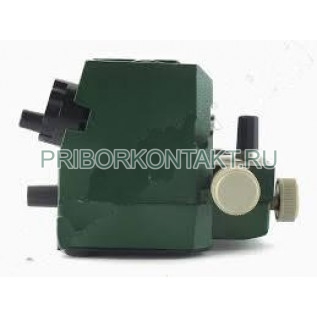

Линия измерительная волноводная Р1-41

Р1-41

Линия измерительная волноводная Р1-41

Также это изделие может называться: Р1 41, Р141, p1-41, p1 41, p141, r1-41, r1 41, r141.

Р1-41 линия измерительная волноводная предназначена для измерения параметров стоячих волн в волноводных и коаксиальных трактах.

По измеренным параметрам волн рассчитываются КСВН, коэффициент отражения от измеряемой нагрузки, длина волны или частота сигнала и другие параметры СВЧ-трактов.

Технические характеристики Р1-41:

Диапазон рабочих частот - от 78,33 ГГц до 118,1 ГГц.

Абсолютная погрешность определения положения зонда вдоль измерительной линии - 0,01 мм.

Затухание СВЧ-мощности в линии - не более 0,9 дБ.

Собственный КСВН - 1,05.

Непостоянство связи зонда с полем линии - 3%.

Относительная шунтирующая проводимость зонда - 0,05.

ВЧ-тракт - 2,4×1,2 мм.

Габаритные размеры Р1-41 - 72×69×101 мм.

Масса - 0,8 кг.

Предприятие-изготовитель предоставляет гарантию соответствия изделий линии Р1-41 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
