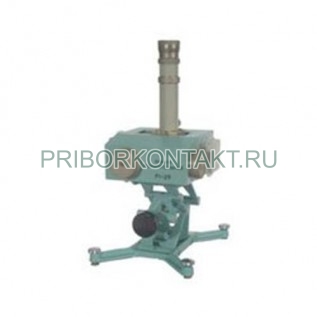

Линия измерительная волноводная Р1-33

Р1-33

Линия измерительная волноводная Р1-33

Также этот прибор может называться: Р133, Р1 33, Р-133, Р 133, r1-33, r1 33, r133, p1-33, p1 33, p133.

Р1-33 линия измерительная волноводная предназначена для измерения параметров стоячих волн в волноводных трактах, расчета КСВН и коэффициента отражения от измеряемой нагрузки, длину волны в волноводе.

Линии Р1-33 широко применяются при разработке и выпуске СВЧ аппаратуры.

Технические характеристики Р1-33:

Диапазон частот - от 53,6 ГГц до 78,33 ГГц.

Собственный КСВН - 1,07.

Непостоянство связи зонда с полем линии Р1-33 - 3%.

ВЧ тракт - 3,6×1,8 мм.

Относительная шунтирующая проводимость зонда - 0,05.

Габаритные размеры - 105×67×96 мм.

Масса Р1-33 - 1,3 кг.

Условия эксплуатации Р1-33:

Температура - от +5° С до +40° С.

Относительная влажность при +30° С - до 95%.
