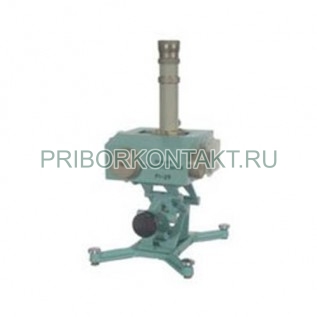

Линия измерительная волноводная Р1-39

Р1-39

Линия измерительная волноводная Р1-39

Также этот прибор может называться: Р139, Р1 39, Р-139, Р 139, p1-39, p1 39, p139.

Р1-39 линия измерительная волноводная предназначена для измерения параметров стоячих волн в волноводных трактах, расчета КСВН и коэффициента отражения от измеряемой нагрузки, длину волны в волноводе.

В комплект Р1-39 включены необходимые вспомогательные устройства, позволяющие проводить проверку линий и расширяющие их функциональные возможности.

Измерительные линии Р1-39 изготавливаются с использованием прогрессивной технологии группового гальванопластического формирования волноводов.

Технические характеристики Р1-39:

Диапазон частот - от 37,5 ГГц до 53,57 ГГц.

Собственный КСВН - 1,04.

Остаточный КСВН - 1,013.

Погрешность индикации положения зонда - 0,01 мм.

Погрешность измерения - 5%.

Непостоянство связи зонда с полем линии Р1-39 - 2%.

Сечение волновода - 5,2×2,6 мм.

Относительная шунтирующая проводимость зонда - 0,03.

Затухание СВЧ мощности в волноводе - 0,3 дБ.

Пределы перемещения зонда вдоль волновода - 8 мм.

Чувствительность детекторной головки - 30 мВ/мВт.

Габаритные размеры - 72×69×101 мм.

Масса - 0,8 кг.

Условия эксплуатации Р1-39:

Температура - от +5° С до +40° С.

Относительная влажность при +30° С - до 95%.
