Р1-22

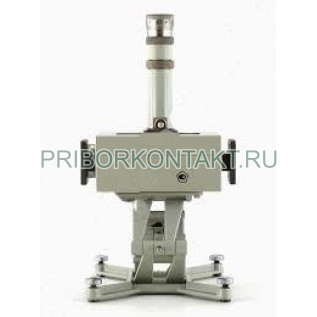

Линия измерительная Р1-22 (Р122, Р1 22, p1-22, p1 22, p122)
Предназначена для измерения параметров стоячих волн в коаксиальных трактах сечением 16/6,95 мм.
Диапазон частот 1-7,5ГГц.
Собственный КстU 1,02( до 2 ГГц), 1,025 (до 5,5 ГГц), 1,04 (до 7,5 ГГц).
Непостоянство связи зонда с полем линии: 1,2% (до 5,5 ГГц), 2% (до 7,5 ГГц).
ВЧ-тракт 50 Ом (16/7 мм)

Собственный коэффициент стоячей волны линии (К_стU) не более:

Непостоянство связи зонда с полем линии не более: 1,2% в диапазоне от 1,0 до 5,5 ГГц, 2% в диапазоне свыше 5,5 до 7,5 ГГц. Относительная шунтирующая проводимость зонда не более 0,013. Погрешность отсчета положения зонда не более 0,04 мм.

Пределы перемещения зонда вдоль измерительной линии измерительной Р1-22 не менее 225 мм. a) К_стU короткозамкнутых нагрузок не менее: 50 на частоте 1 ГГц,

30 на частоте 7,5 ГГц.

б) Волновое сопротивление должно быть 50 Ом±0,7%.

а) К_стU рассогласованных нагрузок 1,2±0,1 в диапазоне частот от 2,0 до 7,5 ГГц.

Нормальные условия эксплуатации: температура 293±5 К (20±5°С); относительная влажность воздуха 65±15%; атмосферное давление 100±4кН/м² (750±30мм рт. ст.).

Рабочие условия эксплуатации: температура от 278 до 313 К (от 5 до 40°С); относительная влажность воздуха до 95% при температуре до 303 К (30°С); атмосферное давление 100±4 кН/м² (750±30 мм рт. ст.).

Ø30x293 мм. Габаритные размеры короткозамкнутой нагрузки № 2 Ø32х305 мм.

Ø32x297 мм. Габаритные размеры рассогласованной нагрузки № 4

Ø30х293 мм. Габаритные размеры транспортной тары 740х606х526 мм.
