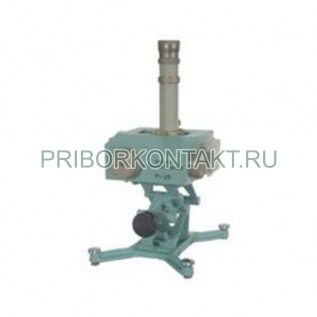

Линия измерительная коаксиальная Р1-3

Р1-3

Линия измерительная коаксиальная Р1-3

Также этот прибор может называться: Р1 3, Р13, Р1-з, r1-3, r1 3, r13, p1-3, p1 3, p13.

Р1-3 линия измерительная коаксиальная предназначена для измерений КСВ, фазы коэффициента отражения, полных сопротивлений, длины волны.

Сфера применения - для измерения параметров стоячих волн в коаксиальных трактах.

Технические характеристики Р1-3:

Диапазон частот - от 2,5 ГГц до 10,35 ГГц.

Собственный КСВН - не более 1,08.

Непостоянство связи зонда с полем линии - не более 2%.

Относительная шунтирующая проводимость зонда - не более 0,05.

Погрешность индикации положения зонда вдоль линии - не более ±0,05 мм.

Волновое сопротивление положения зонда - 50 Ом.

Сечение ВЧ тракта - 10×4,34 мм.

Суммарная погрешность измерения КСВН - до 10%.

Габаритные размеры - 270×150×290 мм.

Масса - не более 4,5 кг.

Измерительная линия представляет собой воздушную плоскостную линию.

Условия эксплуатации Р1-3:

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность - до 80%.
