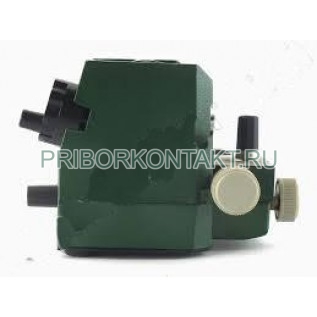

Измерительная линия Р1-46

Также этот прибор может называться: Р146, Р1 46, p1-46, p146, p1 46, r1-46, r1 46, r146.

Р1-46 линия измерительная предназначена для измерения параметров стоячих волн в волноводных и коаксиальных трактах. По измеренным параметрам стоячих волн рассчитываются КСВН, коэффициент отражения от измеряемой нагрузки, длина волны или частота сигнала и другие параметры СВЧ-трактов.

Технические характеристики Р1-46:

Диапазон рабочих частот - от 18 ГГц до 36 ГГц.

Собственный КСВН - 1,06.

Непостоянство связи зонда с полем линий - 2%

Относительная шунтирующая проводимость зонда - 0,04.

ВЧ-тракт - 3,5 мм/1,52 мм.

Габариты Р1-46 - 170×148×108 мм.

Масса - не более 3 кг.

Метод измерения коэффициента стоячей волны и фазы коэффициента отражения, основанный на использовании эллиптической поляризации. В нижней части диапазона СВЧ (до 1000 МГц) измерение КСВ и фазы коэффициента отражения с помощью измерительной линии затруднительно из-за ее больших габаритов, поэтому в этом диапазоне частот более приемлем метод, основанный на использовании эллиптической поляризации.

Особенностью построения линии Р1-46 является выполнение их в виде тройника, в одно из плеч которого включается емкостная нагрузка. В тройнике образуется волна с круговой поляризацией. При подключении к одному из плеч несогласованной нагрузки поляризация становится эллиптической. Отношение осей эллипса определяет коэффициент стоячей волны, а положение осей эллипса определяет фазу коэффициента отражения.
