Описание товара

Р1-31

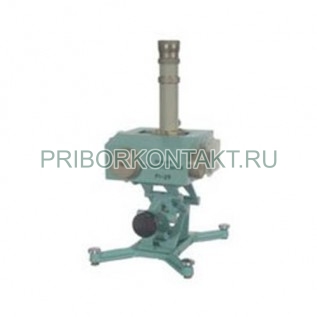

Линия измерительная волноводная Р1-31

Также этот прибор может называться: Р131, Р 1 31, Р-1-31, Р-131, Р 131, p1-31, p131, p 1 31.
Р1-31 линия измерительная волноводная предназначена для измерения параметров стоячих волн устройств, выполненных на волноводных трактах сечением 7,2х3,4 мм с соединительными размерами фланцев, отвечающими требованиям ГОСТ 13317-80.

Диапазон частот - от 25,86 ГГц до 37,5 ГГц.
Коэффициент стоячей волны напряжения собственный - 1,03.
Непостоянство связи зонда с полем линии Р1-31 - не более 2%.
Относительная шунтирующая проводимость зонда - 0,048.
Технические характеристики линии:

Потери СВЧ мощности в волноводе:
- на частоте 37,5 ГГц - не более 0,2 дБ;
- на частоте 30 ГГц - не более 0,2 дБ;
- на частоте 25,86 ГГц - не более 0,3 дБ.
Пределы перемещения зонда - не менее 15 мм.
Пределы регулирования высоты линии Р1-31 на уровне середины фланца - от 80 мм до 160 мм.

Погрешность определения положения зонда:
- на всю длину перемещения - 0,05 мм;
- на 10 мм перемещения - 0,025 мм.

Максимально допустимая глубина погружения зонда при максимальной СВЧ-мощности на входе 200 мВт - 0,8 мм.
КСВН волноводной короткозамкнутой нагрузки с переменной фазой НКП-3 - не менее 50.
КСВН волновода волноводной короткозамкнутой нагрузки с переменной фазой НКП-3 - не более 1,01.

Надежность линии Р1-31:
- 30000 перемещений каретки;
- 5000 перемещений механизмов настройки зондовой головки.
Габаритные размеры - 214х176х134 мм.
Масса линий Р1-31 - 2,1 кг.
Условия эксплуатации:

Интервал рабочих температур - от +5° С до +40° С.
Интервал предельных температур - от -50° С до +60° С.
Относительная влажность воздуха при +30° С - до 95%.
Линии измерительные волноводные Р1-31 могут быть использованы для измерения модуля и фазы коэффициента отражения двухполюсников и четырехполюсников, измерения длины волны в волноводе, измерения малых ослаблений волноводных четырехполюсников.
Линия может работать с усилителями и микровольтметрами переменного и постоянного напряжения с чувствительностью не менее 10 мкВ и индикаторным прибором не ниже 1 класса.
