Линия измерительная коаксиальная Р1-25

Р1-25

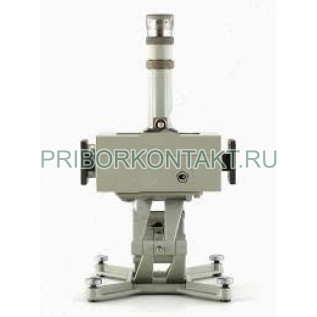

Линия измерительная коаксиальная Р1-25

Также этот прибор может называться: Р125, Р1 25, Р-125, Р 125, r1-25, r1 25, r125, p1-25, p1 25, p125.

Р1-25 линия измерительная коаксиальная предназначена для измерения параметров стоячих волн в коаксиальных трактах, расчета КСВН и коэффициента отражения от измеряемой нагрузки, длину волны в волноводе.

Линии измерительные Р1-25 выполнены на основе базовой конструкции измерительной линии Р1-22 и представляют собой воздушную коаксиальную линию, состоящую из коаксиального канала с соединителями, каретки с индикаторной головкой, станины с направляющими и приводом для перемещения каретки вдоль линии.

Особенностью Р1-25 является наличие регулировки направляющих каретки относительно коаксиального канала при помощи эксцентриковых втулок, что позволяет уменьшить зависимость непостоянства связи зонда с полем линии от механических допусков элементов конструкции.

В линии Р1-25 применена унифицированная широкополосная индикаторная головка, представляющая собой коаксиальный перестраиваемый резонатор на линии сечением 7/3 мм.

Технические характеристики Р1-25:

Диапазон частот - от 1 ГГц до 3 ГГц.

Собственный КСВН - 1,04.

Непостоянство связи зонда с полем линии Р1-25 - 2.

ВЧ тракт - 16/4,6 мм.

Габаритные размеры - 440×233×300 мм.

Масса - 11 кг.
