Измеритель шумовых параметров Х6-8

Х6-8

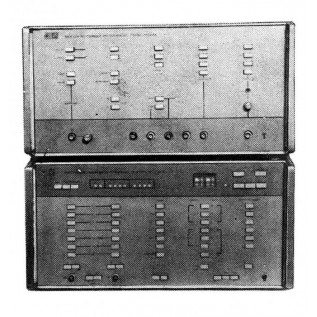

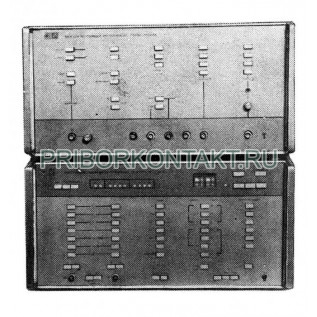

Прибор для измерения корреляционных характеристик Х6-8

Также этот прибор может называться: Х6 8, Х68, kh6-8, kh6 8, kh68.

Х6-8 прибор для измерения корреляционных характеристик предназначен для измерения нормированных функций автокорреляции и взаимной корреляции, выделения периодического сигнала из шума, плотности распределения вероятностей, функции распределения вероятностей, отношений составляющих спектра мощности стационарных эргодических случайных процессов с воспроизведением результатов измерения на внутреннем индикаторе, двухкоординатном самописце, внешнем осциллографе, цифропечатающем устройстве или перфораторе.

Приборы Х6-8 состоят из прибора Х6-4 и блока для исследования энергетического спектра сигналов.

Сфера применения - лабораторные и цеховые условия.

Технические характеристики Х6-8:

Частотный диапазон - от 0 до 250 МГц.

Шаг задержки времени - от 1 мкс до 3,33 с.

Погрешность измерения дискретных значений:

- автокорреляции и взаимной корреляции - 15%;

- плотности распределения вероятностей - 12%;

- функции распределения вероятности - 10%.

Погрешность измерения отношений уровней составляющих спектра - ±15%.

Число точек измеряемой функции - 100.

Число точек измеряемого спектра - 50; 100; 200.

Диапазон входных напряжений Х6-8 - от 40 мВ до 10 В.

Динамический диапазон - 50 дБ.

Наработка на отказ - 800 ч.

Питание от сети переменного тока:

- напряжением 20 В;

- частотой - 50 Гц.

Потребляемая мощность - 230 В·А.

Габаритные размеры Х6-8:

- прибора Х6-4 - 490×475×254 мм;

- блока для исследования энергетического спектра сигналов - 490×475×254 мм.

Масса:

- прибора Х6-4 - не более 25 кг;

- блока для исследования энергетического спектра сигналов - не более 23 кг.

Предусмотрена совместная работа прибора с ЭВМ для более сложных вычислений на базе данных измерений.

Предприятие-изготовитель предоставляет гарантию соответствия приборов Х6-8 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
