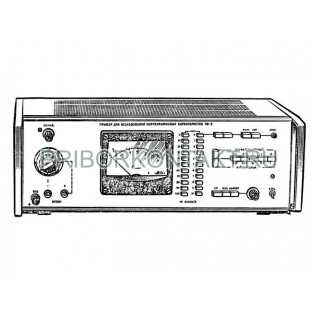

Измеритель шумовых параметров Х6-3

Х6-3

Измеритель вероятностных характеристик Х6-3

Также этот прибор может называться: Х6 3, Х63, x6-3, x6 3, x63, kh6-3, kh6 3, kh63.

Х6-3 измеритель вероятностных характеристик измеряет одномерную интегральную функцию распределения вероятности и плотность вероятности случайных сигналов. Отсчет функции распределения как по точкам, так и с записью производится на двухкоординатном самописце типа ПДП-4.

Применяется при:

- выходном контроле мощных ГШ (контролируется отклонение закона распределения вероятностей от нормального);

- исследовании гармоник в трактах радиоаппаратуры, работающей со сложными сигналами и шумами;

- анализе динамических характеристик систем в автоматических системах регулирования;

- диагностике в технике и медицине.

Технические характеристики Х6-3:

Диапазон частот исследуемых сигналов:

- на «ВХОДЕ I» - от 3 кГц до 100 МГц;

- на «ВХОДЕ II» - от 3 кГц до 50 МГц.

Диапазон входных напряжений:

- от 0,1 В (эфф.) до 1,6 В (эфф.);

- 0,6 В (эфф.) до 10 В (эфф.) с внешним делителем.

Входное сопротивление измерителя Х6-3:

- для «ВХОДА I» при частоте от 0 до 50 МГц - 50 Ом;

- для «ВХОДА II» при частоте от 0 до 100 кГц - 100 кОм.

Постоянная времени интегрирования - 0,2±0,1 с; 2±1 с; 40±10 с.

Погрешность измерения распределения плотности вероятности при крутизне исследуемой функции до 1 представлены в таблице:

Пределы шкал при измерении:

- функции распределения вероятности - 0,01; 0,03; 0,1; 0,3; 1;

- плотности вероятности - 0,1; 0,3; 1; 3; 10.

Питание от сети переменного тока:

- частотой - 50±0,5 Гц;

- напряжением - 220±22 В.

Потребляемая мощность измерителя Х6-3 - 80 В·А.

Габаритные размеры - 490×175×355 мм.

Масса - не более 18 кг.

Достоинства измерителя: широкая полоса измеряемых сигналов, выполнен полностью на полупроводниковых приборах и интегральных схемах, измерение полуавтоматическое.

Условия эксплуатации Х6-3:

Температура окружающего воздуха - от +5° С до +40° С.

Относительная влажность при +30° С - до 95%.
