Измеритель шумовых параметров Х6-5

Х6-5

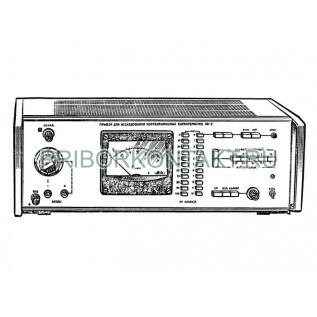

Прибор для исследования корреляционных характеристик Х6-5

Также этот прибор может называться: Х65, Х6 5, x6-5, x65, x6 5, kh6-5, kh65, kh6 5.

Х6-5 прибор для исследования корреляционных характеристик предназначен для измерения энтропии и коэффициента качества шума случайных сигналов с воспроизведением результатов измерения на внутреннем индикаторе, двухкоординатном самописце, внешнем осциллографе, цифропечатающем устройстве или перфораторе.

Приборы Х6-5 выполнены полностью на интегральных схемах и полупроводниковых приборах.

Сфера применения: для настройки и исследования трактов радиоаппаратуры, исследования и аттестации ГШ.

Технические характеристики Х6-5:

Частотный диапазон - от 1 МГц до 1000 МГц.

Диапазон измерения:

- плотности вероятности - от 0 до 1;

- функции распределения - от 0 до 1.

Погрешность измерения прибора Х6-5:

- плотности вероятности - не более 20%;

- функции распределения - не более 15%;

- коэффициента качества шума - не более 15%;

- энтропии - не более 10%.

Измерение при входном напряжении:

- по входу Б - от 0,5 В до 10 В;

- по входу А - от 0,5 В до 1 В.

Потребляемая мощность Х6-5 - не более 250 В·А.

Габаритные размеры:

- прибора - 490×475×254 мм;

- преобразователя - 488×475×174 мм.

Масса Х6-5:

- прибора - 25 кг;

- преобразователя - 20 кг.
