Измеритель шумовых параметров Х6-4А

Х6-4А

Измеритель корреляционных характеристик Х6-4А

Также этот прибор может называться: Х64А, Х6 4А, x6-4a, x64a, x6 4a, kh6-4a, kh64a, kh6 4a.

Х6-4А измеритель корреляционных характеристик предназначен для измерения корреляционных и взаимно-корреляционных функций, выделяет периодический сигнал из шума, измеряет плотность вероятностей, функцию распределения вероятностей и характеристическую функцию, а также отношение составляющих спектра мощности стационарных эргодических случайных процессов.

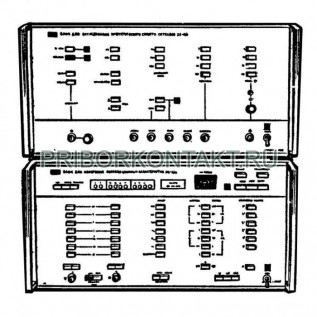

Измерители Х6-4А состоят из коррелометра и блока для исследования энергетического спектра.

Технические характеристики Х6-4А:

Диапазон частот исследуемых сигналов - от 0 до 250 кГц.

Общее время задержки - от 100 мкс до 100 с.

Число точек измеряемой функции - 100.

Диапазон входных напряжений - от 4 мВ до 10 В.

Входное сопротивление - 1 МОм.

Входная емкость - 100 пФ.

Шаг задержки времени - от 1 мкс до 1 с.

Общее время задержки - от 100 мкс до 100 с.

Число точек измеряемой функции прибора Х6-4А - 100.

Время накопления - от 10 мс до 10⁷ с.

Погрешность измерения:

- дискретных значений корреляционных функций - 5%;

- дискретных значений плотности вероятности - 12%;

- дискретных значений функции распределения вероятности - 10%;

- отношения соседних составляющих спектра на дискретных точках, между точками в интервале от 10 до 200 - не более 45%.

Число точек измеряемого спектра - 50; 100; 200.

Разрешающая способность частотой - от 0,005 Гц до 5 кГц.

Динамический диапазон - 50 дБ.

Питание от сети переменного тока для измерителя Х6-4А:

- частотой - от 49,5 Гц до 50,5 Гц;

- напряжением - от 192 В до 242 В.

Потребляемая мощность - 190 Вт.

Габаритные размеры:

- коррелометра - 480×420×240 мм;

- блока для исследования энергетического спектра - 480×420×240 мм.

Масса прибора:

- коррелометра - не более 25 кг;

- блока для исследования энергетического спектра - не более 20 кг.

Результат измерения отсчитывается на цифровом индикаторе и выводится на внешний индикатор - самописец, осциллограф, цифропечатающее устройство или перфоратор.

Условия эксплуатации Х6-4А:

Температура окружающего воздуха - от +5° С до +40° С.

Относительная влажность при +30° С - до 95%.
