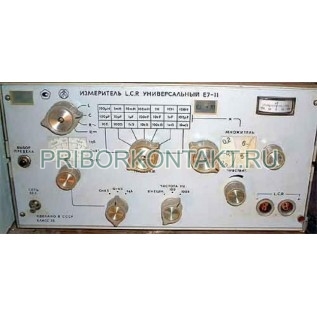

Измеритель RLC Е7-11

Измеритель RLC Е7-11 универсальный (Е711, Е7 11, e7-11, e711, e7 11, Э7-11, Є7-11)

Осуществляет измерение индуктивности, емкости, тангенса угла потерь, добротности различных элементов радиотехнических устройств.

Диапазон измерения:
емкости (С) 0,5пФ-1000мкФ;
индуктивности (L) 0,3мкГн - 1000Гн;
сопротивления (R) 0,1 Ом- 10 МОм;
проводимости (G) 0,1 нСм - 1См,
тангенса угла потерь (tgδ) 0,003-0,1
добротности (Q) 0,1-30

Измеритель RLC Е7-11 универсальный осуществляет измерение индуктивности, емкости, тангенса угла потерь, добротности различных элементов радиотехнических устройств. Наряду с основными функциями возможно определение емкостей нелинейных элементов (варикапов, диодов, стабилитронов и так далее).

Расширение функциональных возможностей прибора Измеритель RLC Е7-11 универсальный достигается подачей на измеряемый объект поляризующего напряжения до 30 В и тока подмагничивания до 30 мА от внешнего источника. Принцип измерения основан на мостовом методе. Отсчет величин измерения производится по шкалам отсчетных устройств при достижении равновесия плеч моста.

Диапазон измерения Измеритель RLC Е7-11 универсальный:
емкости (С) 0,5 пФ-1000 мкФ;
индуктивности (L) 0,3мкГн - 1000Гн;
сопротивления (R) 0,1 Ом- 10 МОм;
проводимости (G) 0,1 нСм - 1См,
тангенса угла потерь (tgδ) 0,003-0,1
добротности (Q) 0,1-30

Погрешность измерения:
емкости ±(0,01 С + 0,2 пФ) (0.5 пФ-10 мкФ), ±0,02 С (10-1000 мкФ);
индуктивности ±(0,02L+0,1 мкГн) (0,3-100 мкГн), ±0,01 L (100 мкГн-10 Гн), ±0,02 L (10-100 Гн);
сопротивления ±(0,02 R + 0,05 Ом) (0,1 -10 Ом), ±(0,01 R+ 0,05 Ом) (10 Ом-1 МОм), ±0,02 R (1 - 10 МОм);
тангенса угла потерь ±(0.1 tgδ + 5-3)
добротности ±(10 + 0,5 Q)%

Частота измерения 1000, 100 Гц, постоянный ток.

Измеритель RLC Е7-11 обеспечивает возможность измерения емкостей нелинейных элементов. Обеспечивает измерение индуктивности, емкости, тангенса угла потерь, добротности различных элементов радиотехнических устройств. Наряду с основными измерениями возможно определение емкостей нелинейных элементов (варикапов, диодов, стабилитронов и др.).

Расширение функциональных возможностей прибора Измеритель RLC Е7-11 универсальный достигается подачей на измеряемый объект поляризующего напряжения до 30 В и тока подмагничивания до 30 мА от внешнего источника.

В основе принципа измерения прибора Е7-11 лежит мостовой метод. Отсчет величин измерения производится по шкалам отсчетных устройств при достижении равновесия плеч моста.

Питание: 220 В, 50 и 400 Гц.
Потребляемая мощность 10 В·А.
Габаритные размеры 342X173X332 мм.
Масса 9 кг.
