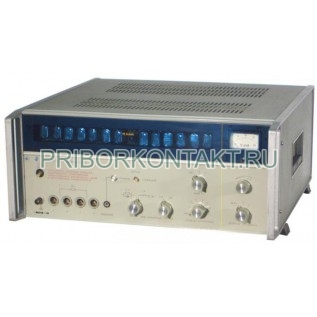

Измеритель RLC Е7-8

Измеритель RLC Е7-8 цифровой (Е78, Е7 8, e7-8, e78, e7 8, Э7-8, Э78, Э7 8, Є7-8, Є78, Є7 8)

Предназначен для измерений индуктивности в диапазоне от 0,1 мкГн до 1000 Гн, емкости от 0,01 пФ до 100 мкФ, проводимости от 0,1 нСм до 1 См, сопротивления от 1 мОм до 10 МОм и тангенса угла потерь от 10^-4 до 1.

Рабочая частота 1 кГц.
Предел допускаемой основной погрешности 0,1 % + 1 ед. счета.

Измеритель RLC Е7-8 цифровой предназначен для измерений индуктивности в диапазоне от 0,1 мкГн до 1000 Гн, емкости от 0,01 пФ до 100 мкФ, проводимости от 0,1 нСм до 1 См, сопротивления от 1 мОм до 10 МОм и тангенса угла потерь от 10^-4 до 1.

Рабочая частота 1 кГц. Предел допускаемой основной погрешности 0,1 % + 1 ед. счета.

Измеритель RLC Е7-8 цифровой обеспечивает измерение параметров конденсаторов, катушек индуктивностей. резисторов, различных элементов радио технических цепей с цифровым отсчетом измеряемых величин и выводом информации о результатах измерения в коде 8-4-2-1. Прибор может использоваться для определения коэффициента деления трансформаторов, проверки качества экранирования, измерения емкости диодов и переходного сопротивления переключателей.

Измерители Е7-8 иммитанса используются для:

- измерения параметров конденсаторов, катушек индуктивностей, резисторов, различных элементов радиотехнических цепей с цифровым отсчетом измеряемых величин
- определения коэффициента деления трансформаторов
- проверки качества экранирования
- измерения емкости диодов
- переходного сопротивления переключателей.
- возможность измерения температуры, давления, влажности и т.д.за счет использования датчиков, преобразующих измеряемую физическую величину в емкость, индуктивность, сопротивление или тангенс угла диэлектрических потерь.

Функциональные возможности прибора Измеритель RLC Е7-8цифровой могут быть разширены (измерения температуры, давления, влажности и т.д.) за счет использования датчиков, преобразующих измеряемую физическую величину в емкость, индуктивность, сопротивление или тангенс угла диэлектрических потерь

Принцип измерения Е7-8 основан на мостовом методе с фазочувствительными детекторами уравновешивания. Отсчет измеряемой величины четырехзначный.

Диапазон измерения:
емкости (С) ±0,01пФ – 100мкФ
индуктивности (L) ±0,1мкГн - 1000Гн
сопротивления (R) 0,001Ом - 10МОм
проводимости (G) 0,1нСм - 1 См
тангенса угла потерь (tgδ) 1·10^-4 - 1

Пределы допускаемой основной погрешности измерения
емкости ±[0,001 (1+0,5tgδ)Сх+0.01 пФ+1 ед. сч] (10 мкФ), ±[0.001 (l.5+tgδ)Сх+ 1 ед. сч.] (более 10 мкФ
индуктивности ±[0,001 (l±tgφ )Lх + 0,1 мкГн+1ед сч.)
сопротивления ±[0,001 (l+tgφ) Rx + l ед. сч.]
проводимости ±[0.001 (1 + tgφ )Gх+1 ед сч.
тангенса угла потерь ±(0.005 tgδ + 10^-4) при ±C 10 пФ - 10 мкФ. ±(0,005tg δ ±1*10^-3) при ±С более 10 мкФ, ±L более 100 мкГн

Частота измерения 1000 Гц
Напряжение на измеряемом объекте 1,3В.

Габаритные размеры 490 х 216 х 480 мм; масса 30 кг.
