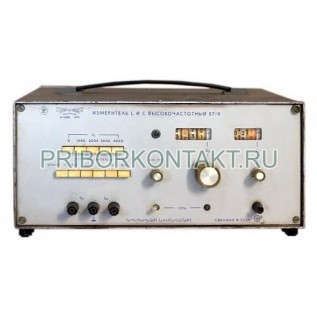

Измеритель RLC Е7-9

Измеритель Е7-9 индуктивности и емкости высокочастотный используется для измерения малых величин индуктивностей и ёмкостей в НЧ- и ВЧ-диапазонах, а также их температурных коэффициентов (ТкЕ и ТКИ).

Измерители Е7-9 предназначены для измерений малых значений индуктивности и емкости резонансным методом с индикацией нулевых биений.

Диапазон измерений индуктивности 1мкГн - 100мГн в диапазоне частот 11 - 1,55-10³ кГц.

Погрешность прибора Измеритель индуктивности и емкости Е7-9 высокочастотный в измерениях индуктивности ±(0,015L_X + 2к) мкГн - в диапазоне 1мкГн-10мкГн и ±(0,01L_X + 1,5к)мкГн - в диапазоне 10мкГн-100мГн (к = 0,01; 0,1; 1; 10; 100).

Диапазон измерений емкости 1-5000 пФ в диапазоне частот 300 - 700 кГц.

Погрешность измерений емкости ± (0,05С_х + 0,1) пФ - в диапазоне 1-2,5пФ, ±(0,05С_х + 0,05)пФ - в диапазоне 2,5-10 пФ и ±(0,005С_х + 0,4) пФ - в диапазо­не 10пФ-5000пФ.

Технические характеристики

Диапазон рабочих частот: 1,1·10⁴-1,5·10⁶ Гц. Диапазон измеряемых индуктивностей: 0,1-10⁵ мкГ. Пределы допускаемой основной погрешности измерения индуктивности:
±(0,025 L_x+0.01) (0.1-1мкГ);
±(0,01 L_x+1.5K) (1-10⁵мкГ);
где К - множитель (0,01; 0,1; 1; 10; 100) для соответствующего диапазона.

Диапазон измеряемых ёмкостей: 1пФ-5000пФ. Пределы допускаемой основной погрешности измерения ёмкости:
±(0,05 C_x+0,1) (1-2,5пФ);
±(0,05 C_x+0,05) (2,5-10пФ);
±(0,005 C_x+0,4) (10-5000пФ)

Измеритель Е7-9 обеспечивает измерение индуктивности с магнитным сердечником, имеется система АРУ. Измерение индуктивности и ёмкости осуществляется резонансным методом с индикацией резонанса по нулевым биениям

Питание Е7-9: 220±22В, 50±0,5Гц или 115±5,5В, 400 +28/-12Гц.
Потребляемая мощность 5 В·А.
Наработка на отказ не менее 1500 ч.
Габаритные размеры прибора 385х185х335 мм.
Масса прибора Е7-9 9 кг.
