Измеритель RLC Е7-24

Е7-24

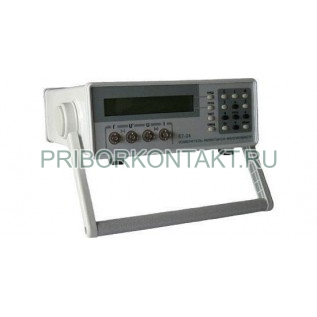

Измеритель иммитанса Е7-24

Также этот прибор может называться: Е7 24, Е724, e7-24, e7 24, e724.

Е7-24 измерители иммитанса используют для измерения параметров емкости, индуктивности, активного и реактивного сопротивления, проводимости, тангенса угла потерь, добротности, модуля комплексного сопротивления, угла фазового сдвига комплексного сопротивления и тока утечки электрорадиоэлементов (ЭРЭ) на частотах 50 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц.

Применяется измеритель Е7-24 для определения параметров иммитанса электрорадиоэлементов (ЭРЭ): резисторов, катушек индуктивности, конденсаторов, реле, переключателей, диодов, кабелей в лабораторных условиях, на входном и производственном контроле. Также позволяет измерять входные сопротивления и емкости осциллографов, вольтметров и т.д., а при наличии соответствующих датчиков может измерять различные физические величины и использоваться для контроля и управления технологическими процессами.

Технические характеристики Е7-24:

Индуктивность - от 10^-9 Гн до 10⁴ Гн.

Емкость - от 10^-15 Ф до 1 Ф.

Проводимость - от 10^-9 См до 10 См.

Активное, реактивное сопротивление, модуль комплексного сопротивления - от 10^-6до 10⁸ Ом.

Добротность, фактор потерь измерителя иммитанса - от 10^-4 до 10⁴.

Угол фазового сдвига комплексного сопротивления - от -180° до +179,9°.

Ток утечки Е7-24 - от 10^-7 А до 10^-3 А.

Рабочие частоты - 50 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц.

Время одного измерения приборов измерители - 60 мс, 600 мс.

Среднее квадратическое значение напряжения измерительного сигнала - 40 мВ, 1 В.

Напряжение смещения на измеряемом объекте - от 0 В до 60 В.

Дискретность отсчетов сопротивления Е7-24 - 1 мкОм.

Базовая погрешность - 0,2%.

Интерфейс - RS-232C

Габаритные размеры - 315×240×100 мм.

Масса - не более 3 кг.

Условия эксплуатации Е7-24:

Температура окружающей среды - от 0º С до 50º С.

Относительная влажность воздуха при температуре 25º С - 80%.

Атмосферное давление Е7-24 - от 84 кПа до 106,7 кПа (от 630 мм рт.ст. до 800 мм рт.ст.).

Напряжение сети переменного тока - 230±23 В.

Частота сети переменного тока - 50±1 Гц.

Потребляемая мощность приборов измерители Е7-24 - не более 10 В·А.

Предприятие-изготовитель предоставляет гарантию соответствия измерителя иммитанса Е7-24 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
