Измеритель RLC Е7-18

Е7-18

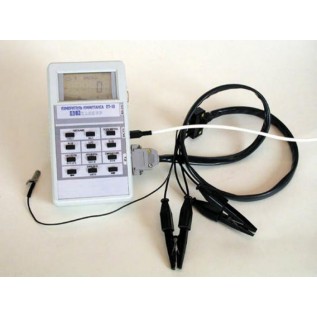

Измеритель иммитанса Е7-18

Также этот прибор может называться: Е7 18, Е718, e7-18, e7 18, e718.

Е7-18 измеритель иммитанса предназначен для измерения иммитансных параметров электрорадиоэлементов: резисторов, конденсаторов, катушек индуктивности.

Измерители Е7-18 представляют собой портативный прибор с питанием от сети или встроенной батареи. Имеют режим самодиагностики и два уровня измерительного сигнала, также могут быть использован при лабораторных исследованиях элементов цепей, полупроводниковых структур.

Технические характеристики Е7-18:

Рабочие частоты измерений - 0,1 кГц; 1 кГц.

Погрешность установки рабочих частот - ±0,02%.

Уровни измерительного сигнала:

- высокий - 1±0,2 В;

- низкий - 0,1±0,02 В.

Пределы измерений:

- проводимости - от 0,01·10^-6 См до 100·10^-6 См;

- сопротивления - от 0,001 Ом до 20·10⁶ Ом;

- емкости - от 0,1·10^-12 Ф до 0,002 Ф;

- индуктивности - от 0,1·10^-6 Гн до 16 кГн;

- добротности - от 0,001 до 0,5;

- тангенс угла потерь - от 0,001 до 2.

Погрешность измерений - ±0,25%.

Напряжение смещения (внутреннее) для Е7-18 - 2 В.

Диапазон рабочих температур - от +10° С до +35° С.

Питание от сети переменного тока:

- напряжением - 220 В;

- частотой - 50 Гц.

Напряжение питание от источника постоянного тока - 9 В.

Потребляемая мощность:

- от сети переменного тока - 5 В·А.

- от источника постоянного тока - 0,5 Вт.

Габаритные размеры - 100×180×40 мм.

Масса - не более 0,5 кг.

Измеритель Е7-18 снабжен интерфейсом типа (Стык С2), имеет 4-х разрядный индикатор с подсветкой, встроенный интерфейс RS-232C.

В число дополнительных функций входят: возможность подачи на объект напряжения смещения, автоматический и ручной выбор пределов измерения.
