Измеритель RLC Е8-5

Е8-5

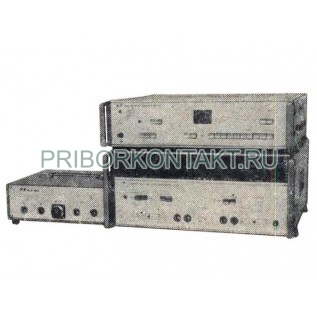

Измеритель емкости цифровой дистанционный Е8-5

Также этот прибор может называться: Е85, Е8 5, Е8-5, e8-5, e85, e8 5, ye8-5, ye85, ye8 5.

Е8-5 измеритель емкости цифровой дистанционный предназначен для автоматических многоканальных измерений емкости и тангенса угла потерь электрических конденсаторов.

Измерители Е8-5 используются в лабораторных и цеховых условиях.

В состав измерителя входят - измеритель Е8-4; коммутатор каналов Я9-25; блок реле; линии управления и связи с измеряемыми объектами; кабели измерительные для дистанционных измерений.

Технические характеристики Е8-5:

Диапазон измерения емкости - от 10 пФ до 10 мкФ.

Диапазон измерения тангенса угла потерь - от 5·10^-4 до 999·10^-4.

Рабочая частота - 1000±0,1 Гц.

Диапазон измерения емкости происходит на пределах - 159,99 пФ; 1599,9 пФ; 15 999 пФ; 0,1599 мкФ; 1,5999 мкФ; 15,999 мкФ.

Время измерения при одиночном измерении на Е8-5:

- без регистрации - 1 с;

- при измерении 20 объектов и регистрации их на ЭУМ-23 - 80 с.

Число каналов - от 1 до 20.

Режим коммуникации каналов:

- ручной;

- циклический;

- периодический.

Погрешность измерения емкости в параллельной схеме замещения на пределах измерения:

- от 10^-6 мкФ до 1,5 мкФ - ±(0,001·С_х+0,5 пФ +1) ед. счета;

- от 1,5 мкФ до 10 мкФ - ±(0,002·С_х+1) ед. счета.

Погрешность измерения тангенса угла потерь:

- от 10^-6 мкФ до 1,5 мкФ - ±(0,02·tgδ_х+5·10^-4);

- от 1,5 мкФ до 10 мкФ - ±(0,02·tgδ_х+15·10^-4).

Потребляемая мощность измерителя Е8-5 - 140 В·А.

Питание от сети переменного тока:

- частотой - 50±0,5 Гц;

- напряжением - 220±22 В.

Габаритные размеры блоков прибора:

- Е8-4 - 490×216×475 мм;

- Я9-25 - 490×136×475 мм;

- блока реле - 300×135×475 мм.

Масса блоков прибора Е8-5:

- Е8-4 - не более 27,5 кг;

- Я9-25 - не более 15 кг;

- блока реле - не более 4,5 кг.

Масса прибора целиком - не более 47 кг.

Функциональные возможности прибора могут быть расширены (измерение температуры, давления и т. д.) за счет использования датчиков, преобразующих измеряемую физическую величину в емкость. В основе принципа измерения лежит мостовой метод с фазочувствительным детектором уравновешивания. Измеритель Е8-5 обеспечивает последовательные измерения, а также регистрацию результатов измерения цифропечатающей машинкой ЭУМ-23 параметров от 1 до 20 конденсатов на конце измерительной линии длинной до 50 м.

Условия эксплуатации Е8-5:

Температура окружающего воздуха - от +5° С до +40° С.

Относительная влажность при +20° С - до 80%.
