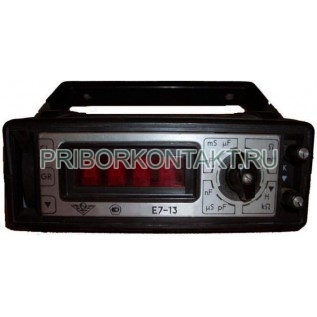

Измеритель RLC Е7-13

Измеритель RLC Е7-13 (Е713, Е-7-13, Е 7 13, Е7 13, e7-13, e713, e-7-13, e 7 13, e7 13)

Измеритель RLC Е7-13 предназначен для измерения ёмкости, индуктивности и сопротивления переменному току, а также параметров комплексных сопротивлений ёмкостного и индуктивного характера в широкой области измерения фазового угла.

Технические характеристики приборов измерители RLC Е7-13:

Функциональные возможности прибора могут быть расширены за счет использования датчиков, преобразующих измеряемую физическую величину в ёмкость, индуктивность, сопротивление (измерение температуры, давления, линейных и угловых размеров, влажности и др.).

Прибор измеритель RLC Е7-13 может применяться при производстве, ремонте и техническом обслуживании электронной аппаратуры, контроле электро- и радиокомпонентов, а в совокупности с датчиками - в различных областях народного хозяйства.

Работа прибора с каналом общего пользования (КОП) и в автоматизированной измерительной системе (АИС) не предусмотрена.

Емкость - от 0,1пФ до 10мкФ;

Индуктивность - от 1мкГн до 100Гн;

Активная проводимость - от 10нСм до 100мСм;

Активное сопротивление - от 0,01 Ом до 1 МОм;

Комплексное сопротивление емкостного характера прибора измеритель RLC Е7-13 по параллельной схеме замещения (емкость и активная проводимость) - от 1пФ до 10мкФ с параллельным сопротивлением от 10 Ом до 10 МОм;

Комплексное сопротивление индуктивного характера по последовательной схеме замещения (индуктивность и активное сопротивление) - от 100мкГц до 1Гц с последовательным сопротивлением от 1 Ом до 100 кОм;

Рабочая частота прибора измеритель RLC Е7-13, на которой производятся измерения, равна 1000Гц±10Гц и имеет синусоидальную форму.

Температура окружающего воздуха - от 263К до 323К (от -10?С до +50°С);

Относительная влажность окружающего воздуха до 96% при температуре 298К (25°С);

Атмосферное давление - от 84кПа до 106кПа;

Питание прибора измеритель RLC Е7-13 осуществляется:

- от сети переменного тока напряжением 220В+22В, частотой 50Гц+0,5Гц с содержанием гармоник до 5% или напряжением 115В+5,75В, 220В+11В, частотой 400Гц+10Гц с подключенным блоком питания сетевым;

- от пяти последовательно соединенных аккумуляторов НКГ-1,5-У1.1 или двух элементов ЗЗЗ6У с подключенным блоком питания батарейным.

Мощность, потребляемая прибором - не превышает:

- при питании от сети - 5В?А;

- при питании от аккумуляторов - 1,5Вт (при напряжении питания от 5,6В до 10В).

Масса прибора измеритель RLC Е7-13 - не более 2кг.

Масса прибора в упаковке - 11кг.
