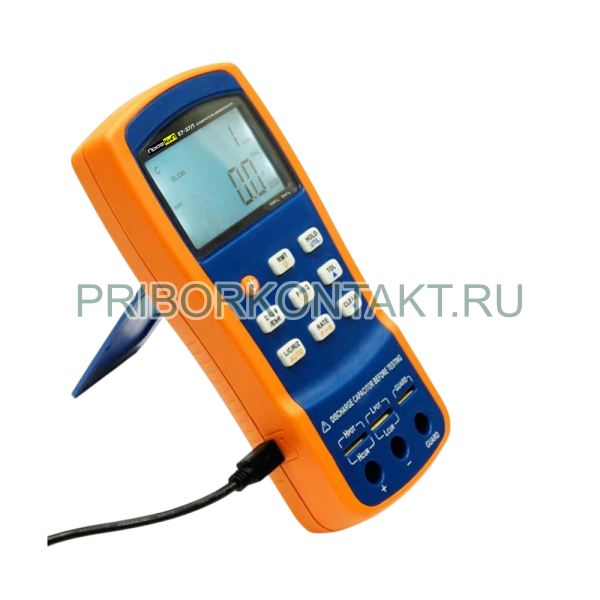

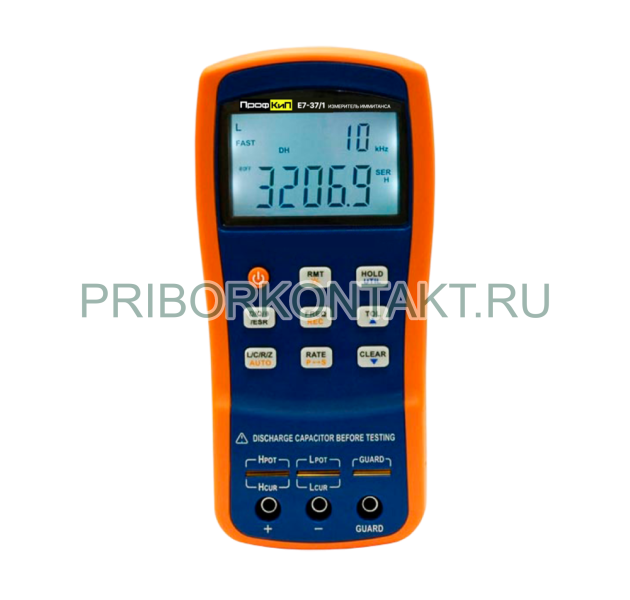

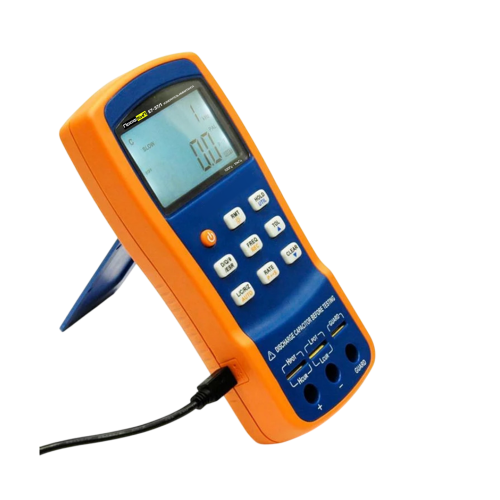

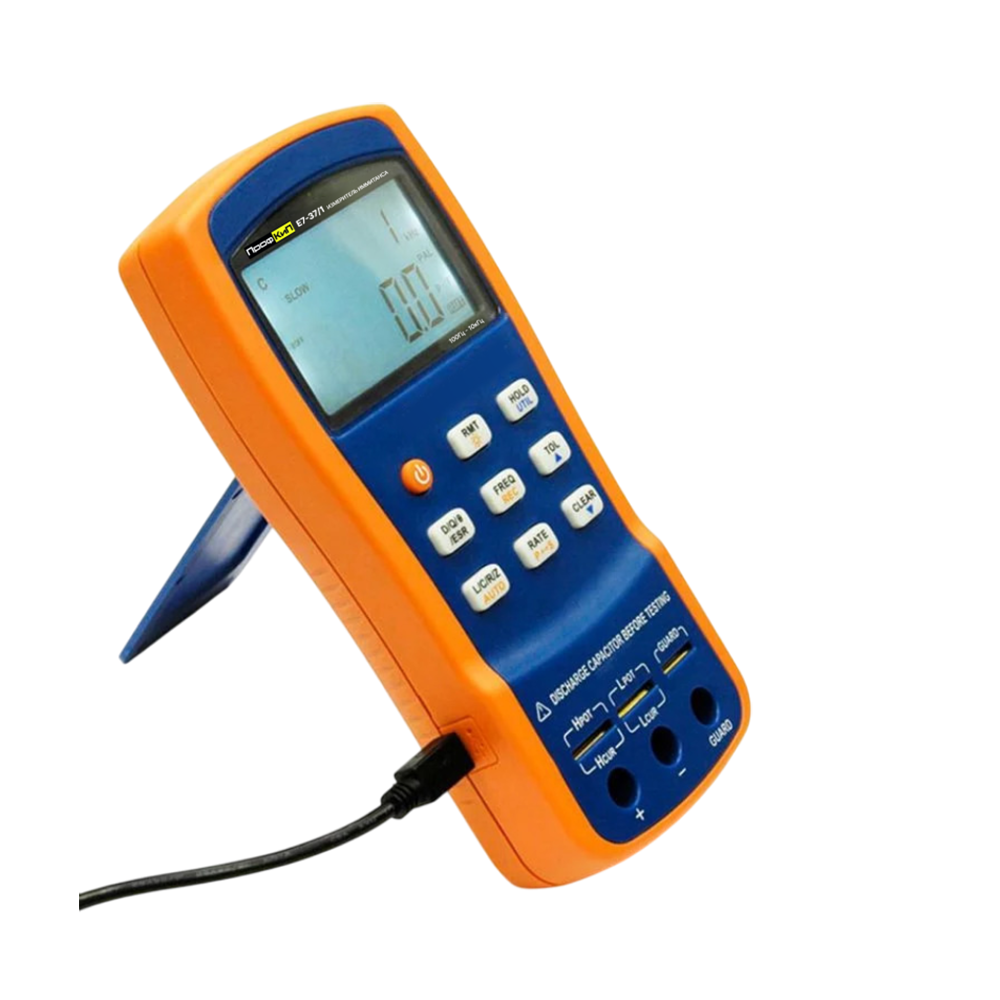

ПрофКиП Е7-37/1 измеритель иммитанса (RLC) портативный

ПрофКиП Е7-37/1 измеритель иммитанса (RLC) портативный

Описание товара

Назначение измерителя иммитанса портативного ПрофКиП Е7-37/1

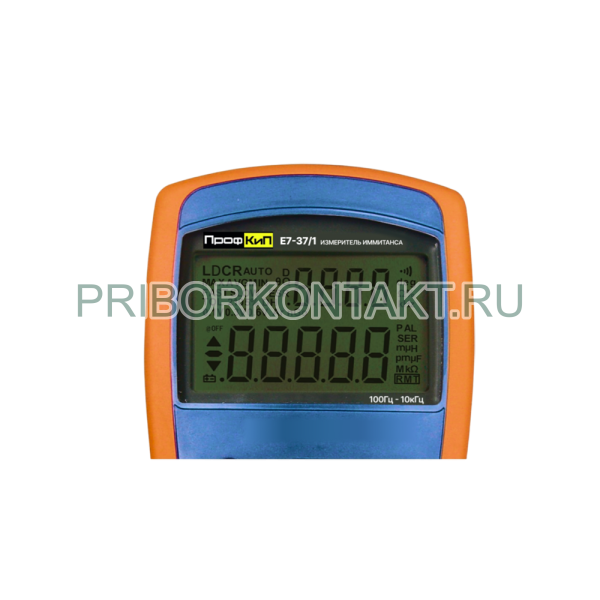

Измерители иммитанса портативные ПрофКиП Е7-37/1 предназначены для измерений при синусоидальном напряжении следующих параметров элементов и цепей: электрической емкости и сопротивления, индуктивности, модуля полного сопротивления, тангенса угла диэлектрических потерь, добротности и угла фазового сдвига. В приборах применяется конструкция со сверхнизким энергопотреблением и методы поверхностного монтажа с высокой плотностью. Они могут одновременно отображать основные и вспомогательные параметры на ЖК-дисплее с подсветкой.

Особенности измерителя иммитанса портативного ПрофКиП Е7-37/1

• Максимальная частота тестового сигнала: 10 кГц
• Базовая погрешность: 0,1%
• Типичное сверхнизкое энергопотребление: 25 мА
• Интеллектуальная функция автоматического измерения иммитанса
• Скорость тестирования переменного тока до 4 измерений в секунду
• Зарядка аккумулятора при запуске и остановке
• Функция защиты тестовых выводов
• Хранение данных, запись максимальных/минимальных/средних значений
• Программное обеспечение
• Яркий двухцветный литой корпус

Метрологические характеристики измерителя иммитанса портативного ПрофКиП Е7-37/1

Метрологические характеристики в режиме измерения электрической емкости модификации ПрофКиП Е7-37/1
Частота испытательного сигнала	Верхний предел поддиапазона измерений	Пределы допускаемой абсолютной погрешности измерений
100, 120 Гц	20 мФ	±(0,05·Сх+0,005) мФ
4 мФ	±(0,015·Сх+0,0003) мФ
400 мкФ	±(0,015·Сх+0,02) мкФ
40 мкФ	±(0,01·Сх+0,002) мкФ
4 мкФ	±(0,01·Сх+0,0002) мкФ
400 нФ	±(0,001·Сх+0,02) нФ
40 нФ	±(0,0035·Сх+0,003) нФ
4 нФ	±(0,0125·Сх+0,0005) нФ
1 кГц	1000 мкФ	±(0,02·Сх+0,5) мкФ
400 мкФ	±(0,015·Сх+0,03) мкФ
40 мкФ	±(0,01·Сх+0,002) мкФ
4 мкФ	±(0,01·Сх+0,0002) мкФ
400 нФ	±(0,001·Сх+0,02) нФ
40 нФ	±(0,001·Сх+0,002) нФ
4 нФ	±(0,0035·Сх+0,0003) нФ
400 пФ	±(0,0125·Сх+0,05) пФ
10 кГц	100 мкФ	±(0,03·Сх+0,05) мкФ
40 мкФ	±(0,015·Сх+0,003) мкФ
4 мкФ	±(0,01·Сх+0,0002) мкФ
400 нФ	±(0,001·Сх+0,02) нФ
40 нФ	±(0,001·Сх+0,002) нФ
4 нФ	±(0,001·Сх+0,0002) нФ
400 пФ	±(0,0035·Сх+0,03) пФ
40 пФ	±(0,0125·Сх+0,05) пФ
Сх – измеренное значение электрической емкости
Метрологические характеристики в режиме измерения индуктивности модификации ПрофКиП Е7-37/1
100, 120 Гц	1000 Гн	±(0,01·Lх+0,3) Гн
400 Гн	±(0,0035·Lх+0,02) Гн
40 Гн	±(0,001·Lх+0,002) Гн
4 Гн	±(0,001·Lх+0,0002) Гн
400 мГн	±(0,001·Lх+0,02) мГн
40 мГн	±(0,0045·Lх+0,002) мГн
4 мГн	±(0,014·Lх+0,0005) мГн
1 кГц	100 Гн	±(0,01·Lх+0,03) Гн
40 Гн	±(0,0035·Lх+0,002) Гн
4 Гн	±(0,001·Lх+0,0002) Гн
400 мГн	±(0,001·Lх+0,02) мГн
40 мГн	±(0,001·Lх+0,002) мГн
4 мГн	±(0,0045·Lх+0,0002) мГн
400 мкГн	±(0,014·Lх+0,5) мкГн
10 кГц	1000 мГн	±(0,008·Lх+0,3) мГн
400 мГн	±(0,0035·Lх+0,02) мГн
40 мГн	±(0,001·Lх+0,002) мГн
4 мГн	±(0,003·Lх+0,0002) мГн
400 мкГн	±(0,0045·Lх+0,02) мкГн
40 мкГн	±(0,014·Lх+0,05) мкГн
Lх – измеренное значение индуктивности
Метрологические характеристики в режиме измерения электрического сопротивления переменного тока (активной составляющей) модификации ПрофКиП Е7-37/1
100, 120 Гц, 1 кГц, 10 кГц	10 МОм	±(0,03·Rх+0,005) МОм
4 МОм	±(0,0125·Rх+0,0003) МОм
400 кОм	±(0,0035·Rх+0,02) кОм
40 кОм	±(0,001·Rх+0,002) кОм
4 кОм	±(0,001·Rх+0,0002) кОм
400 Ом	±(0,001·Rх+0,02) Ом
40 Ом	±(0,0035·Rх+0,002) Ом
4 Ом	±(0,01·Rх+0,0003) Ом
0,4 Ом	±(0,03·Rх+0,0005) Ом
Rх – измеренное значение электрического сопротивления переменного тока
Метрологические характеристики в режиме измерения электрического сопротивления постоянного тока модификации ПрофКиП Е7-37/1
Верхний предел поддиапазона измерений	Пределы допускаемой абсолютной погрешности измерений
10 МОм	±(0,02·RDCх+0,020) МОм
4 МОм	±(0,01·RDCх+0,0010) МОм
400 кОм	±(0,005·RDCх+0,05) кОм
40 кОм	±(0,001·RDCх+0,002) кОм
4 кОм	±(0,001·RDCх+0,0002) кОм
400 Ом	±(0,001·RDCх+0,02) Ом
40 Ом	±(0,001·RDCх+0,002) Ом
4 Ом	±(0,005·RDCх+0,0010) Ом
0,4 Ом	±(0,02·RDCх+0,0020) Ом
RDCх – измеренное значение электрического сопротивления постоянного тока

Основные технические характеристики измерителя иммитанса портативного ПрофКиП Е7-37/1
Наименование характеристики	Значение
Напряжение питания, В:	8,4
Нормальные условия измерений:
- температура окружающей среды, °С	от +18 до +28
- относительная влажность, %, не более	75
Условия эксплуатации:
- температура окружающей среды, °С	от 0 до +40
- относительная влажность при +40 °C, %, не более	76
Габаритные размеры (длина × ширина × высота), мм, не более:	190 × 90 × 41
Масса, кг, не более:	0,4

Комплект поставки измерителя иммитанса портативного ПрофКиП Е7-37/1
Измеритель иммитанса портативный ПрофКиП Е7-37/1	1шт
Короткие провода со штекерами и зажимами типа «крокодил»	2шт
5-ти проводной измерительный кабель с зажимами Кельвина	1шт
Пинцет-адаптер для SMD компонентов	1шт
Сетевой адаптер DC 12 В	1шт

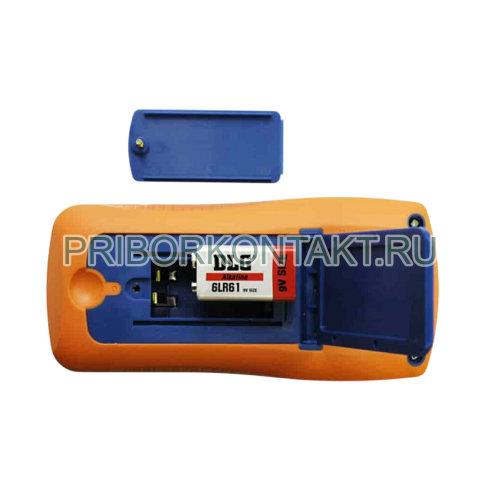

Аккумулятор типа LH-200H7C, Ni-MH	1шт
Кабель USB	1шт
Руководство по эксплуатации	1экз
