Измеритель RLC Е7-23

Е7-23

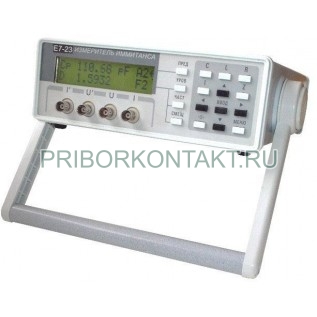

Измеритель иммитанса Е7-23

Также этот прибор может называться: Е7 23, Е723, Е7-2З, e7-23, e7 23, e723.

Е7-23 измерители иммитанса используют для измерения параметров емкости, индуктивности, активного и реактивного сопротивления, проводимости, тангенса угла потерь, добротности, модуля комплексного сопротивления, угла фазового сдвига комплексного сопротивления и тока утечки электрорадиоэлементов (ЭРЭ) на частотах 100 Гц, 1 кГц, 10 кГц.

Областью применения может быть: измерения электрических характеристик ЭРЭ, измерения неэлектрических величин с применением измерительных преобразователей неэлектрических величин в одну из измеряемых прибором величин.

Технические характеристики Е7-23:

Индуктивность - от 10^-8 Гн до 10⁴ Гн.

Емкость - от 10^-14 Ф до 10^-1 Ф.

Проводимость - от 10^-9 См до 10 См.

Активное, реактивное сопротивление, модуль комплексного сопротивления - от 10^-4 Ом до 10⁸ Ом.

Добротность, фактор потерь - от 10^-3 до 10³.

Угол фазового сдвига комплексного сопротивления - от -180° до +179,9°.

Ток утечки измерителя - от 10^-7 А до 10^-3 А.

Погрешность установки частоты - не более ±0,02%.

Рабочие частоты Е7-23 - 100 Гц, 10 кГц, 100 кГц.

Время одного измерения - 60 мс, 600 мс, 6 с.

Среднее квадратическое значение напряжения измерительного сигнала - 40 мВ, 1 В.

Выходное сопротивление источника измерительного сигнала - 100±20 Ом.

Напряжение смещения на измеряемом объекте - от 0 В до 63 В.

Уровни измерительного сигнала приборов измерители Е7-23 - 0,04±0,02 B; 1±0,2 В.

Базовая погрешность - ±0,15%.

Интерфейс - RS-232C.

Габаритные размеры - 265×90×317 мм.

Масса - не более 3,5 кг.

Условия эксплуатации Е7-23:

Температура окружающей среды - от -20º С до +50º С.

Относительная влажность воздуха при температуре 25º С - 80%.

Атмосферное давление измерителя - от 60 кПа до 106,7 кПа (от 460 мм рт.ст. до 800 мм рт.ст.).

Напряжение сети переменного тока - 230±23 В.

Частота сети переменного тока Е7-23 - 50±1 Гц.

Потребляемая мощность измерителей - не более 20 В·А.

Средняя наработка на отказ - не менее 15 000 ч.

Предприятие-изготовитель предоставляет гарантию соответствия выпускаемого измерителя иммитанса Е7-23 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
