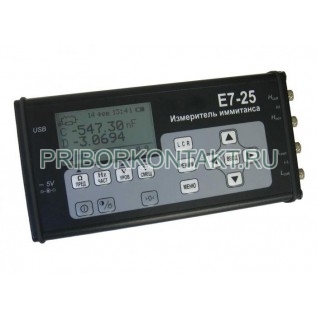

Измеритель RLC Е7-25

Е7-25

Измеритель иммитанса Е7-25

Также этот прибор может называться: Е7 25, Е725, e7-25, e7 25, e725.

Е7-25 измерители иммитанса используют для измерения параметров емкости, индуктивности, активного и реактивного сопротивления, проводимости, тангенса угла потерь, добротности, модуля комплексного сопротивления, угла фазового сдвига комплексного сопротивления и тока утечки электрорадиоэлементов (ЭРЭ) на частотах от 25 Гц до 1 МГц.

Областью применения прибора может быть:

- контроль качества ЭРЭ на входном и выходном контроле и при ремонте;

- метрологическая аттестация средств измерений и различных функциональных устройств;

- нормирование параметров изделий микроэлектроники, полупроводниковых изделий и различных материалов;

- научные исследования, контроль и управление технологическими процессами;

- измерения неэлектрических величин с применением измерительных преобразователей неэлектрических величин в одну из измеряемых прибором величин.

Технические характеристики Е7-25:

Индуктивность - от 10^-11 Гн до 10⁴ Гн.

Емкость - от 10^-15 Ф до 1 Ф.

Проводимость - от 10^-11 См до 10 См.

Активное, реактивное сопротивление, модуль комплексного сопротивления - от 10^-5 Ом до 10⁹ Ом.

Добротность, фактор потерь - от 10^-4 до 10⁴.

Угол фазового сдвига комплексного сопротивления - от -180° до +180°.

Ток утечки Е7-25 - от 10^-7 А до 10^-3 А.

Рабочие частоты приборов измерители Е7-25 - от 25 Гц до 1 МГц.

Среднее квадратическое значение напряжения измерительного сигнала - 40 мВ, 0,7 В.

Выходное сопротивление источника измерительного сигнала - 100±20 Ом.

Напряжение смещения на измеряемом объекте - от 0 В до 60 В.

Базовая погрешность - ±0,15%.

Относительная влажность - от 0% до 100%.

Температура измерителя иммитанса - от -70° С до +100° С.

Интерфейс - USB 2.0.

Габаритные размеры - 220×109×35 мм.

Масса - не более 0,8 кг.

Одна из основных функций прибора Е7-25 - измерение при синусоидальном напряжении величин объектов, представляемых последовательной или параллельной двухэлементной схемой замещения. Объектами измерений, при этом выступают:

а) изолированные и заземленные конденсаторы, катушки индуктивности и трансформаторы;

б) резисторы, реле и переключатели;

в) диоды и кабели;

г) входные сопротивления и емкости осциллографов, вольтметров и других приборов.

Кроме того, E7-25 определяет физические величины: температуру и относительную влажность.

Условия эксплуатации Е7-25:

Температура окружающей среды - от -20º С до +50º С.

Относительная влажность воздуха при температуре 25º С - 80%.

Атмосферное давление Е7-25 - от 84 кПа до 106,7 кПа (от 630 мм рт.ст. до 800 мм рт.ст.).

Напряжение сети переменного тока - 230±23 В.

Частота сети переменного тока - 50±1 Гц.

Потребляемая мощность для приборов измерители Е7-25 - не более 5 В·А.
