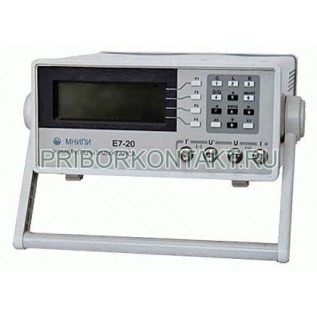

Измеритель RLC Е7-20

Измеритель RLC Е7-20 (Е720, Е-7-20, Е 7 20, Е7 20, e7-20, e720, e-7-20, e 7 20, e7 20)

Измеритель RLC Е7-20 предназначен для измерения параметров индуктивность (Ls, Lp), емкость (Сs, Сp), сопротивление (Rs, Rp), проводимость (Gp), фактор потерь (D), добротность (Q), модуль комплексного сопротивления |Z| , реактивное сопротивление (Xs), угол фазового сдвига; ток утечки.

Особенности:

- 5-разрядный индикатор;

- математическая обработка результатов измерений;

- интерфейс RS-232С;

- рабочие частоты 25Гц-1МГц;

- уровень измерительного сигнала - 0,04В-1В;

Объекты измерения прибором измеритель RLC Е7-20: изолированные и заземленные конденсаторы, катушки индуктивности, трансформаторы, резисторы, реле, переключатели, диоды, кабели, входные сопротивления и емкости осциллографов, вольтметров и других приборов.

При наличии соответствующих датчиков прибор может измерять различные физические величины.

Использование прибора измеритель RLC Е7-20:

- контроль качества ЭРЭ на входном и выходном контроле и при ремонте;

- метрологическая аттестация средств измерений и различных функциональных устройств (реле, коммутаторы и т.п.);

- нормирование параметров изделий микроэлектроники, полупроводниковых изделий (диодов, варикапов, транзисторов) и различных материалов (ферритов, диэлектриков и др.);

- научные исследования, контроль и управление технологическими процессами.

Технические характеристики приборов измерители RLC Е7-20:

Вид измерений прибора измеритель RLC Е7-20 - ёмкость, индуктивность, сопротивление, проводимость, комплексное сопротивление, реактивное сопротивление, угол фазового сдвига, добротность;

Диапазоны измеряемых величин:

- емкость - 10^-15Ф-1Ф;

- индуктивность - 10^-11Гн-10⁴Гн;

- активное сопротивление - 10^-5 Ом-10⁹ Ом;

- проводимость - 10^-11См-10См;

- модуль комплексного сопротивления - 10^-11 Ом-10 Ом;

- реактивное сопротивление - 10^-5 Ом- 10⁹ Ом;

- угол фазового сдвига - -180,0°-+179,9°;

Добротность, фактор потерь прибора измеритель RLC Е7-20 - 10^-4-10⁴;

Ток утечки - 10^-6мА-10мА;

Базовая погрешность прибора измеритель RLC Е7-20:

- L, C, R - ±0,1%;

- D, Q - ±0,001%;

Рабочие частоты - 25Гц-1МГц (Свыше 1975 фиксированных частот);

Время одного измерения прибора измеритель RLC Е7-20:

- быстро - 40мс;

- норма - 400мс;

Период повторения измерений - 0,04с-0,4с;

Выбор поддиапазона прибора измеритель RLC Е7-20 - автоматический и ручной;

Уровни измерительного сигнала - 0,04В-1В;

Напряжение смещения:

- внутреннее - 0В-40В;

- внешнее - 0В-120В;

Усреднение прибора измеритель RLC Е7-20 - за 10 и за 100 единичных измерений;

Общие требования:

- индикатор - многофункциональный, 5р;

- математическая обработка результатов измерений - есть;

- интерфейс, интерфейсные функции - RS-232С, полно-функциональный;

Питание прибора измеритель RLC Е7-20 - сеть 220В±10%, 50Гц;

Потребляемая мощность - 10В?А;

Габаритные размеры - 130х265х300мм;

Масса прибора измеритель RLC Е7-20 - 3,5кг;

Рабочая температура - 5?С-40°С.
