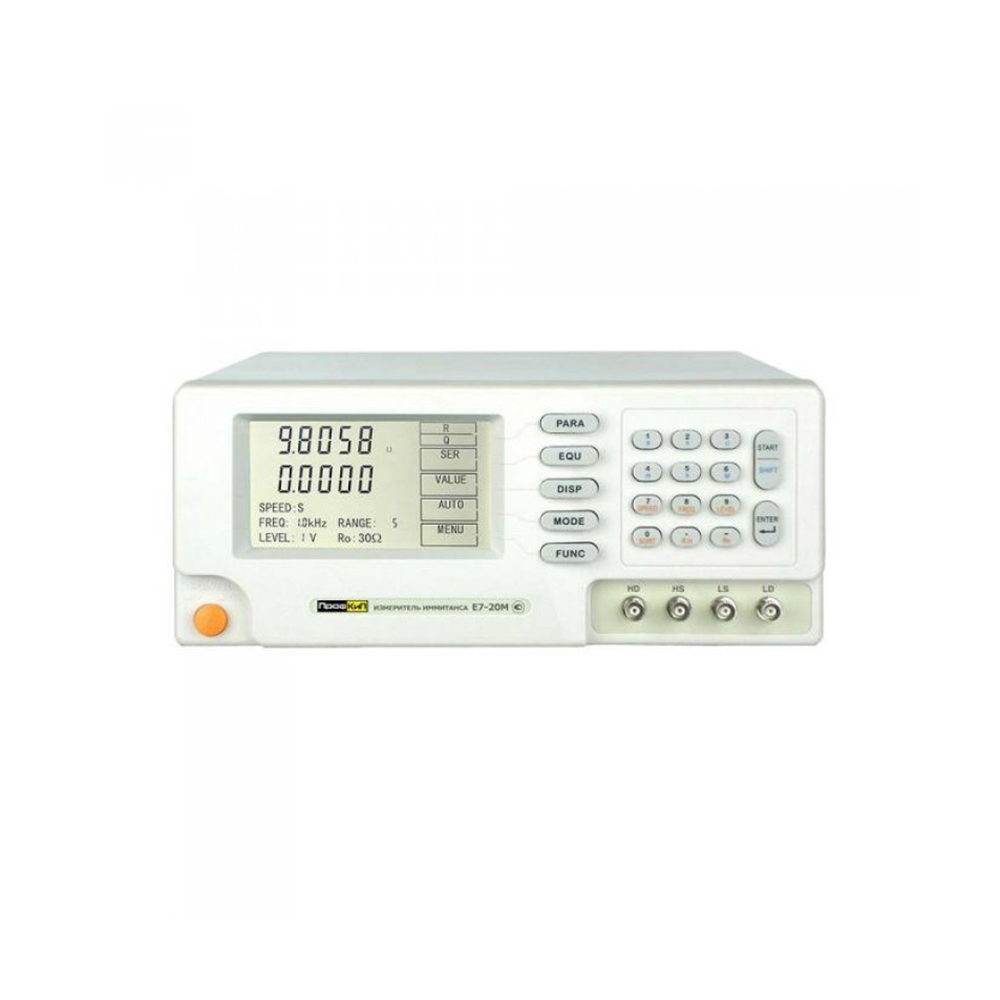

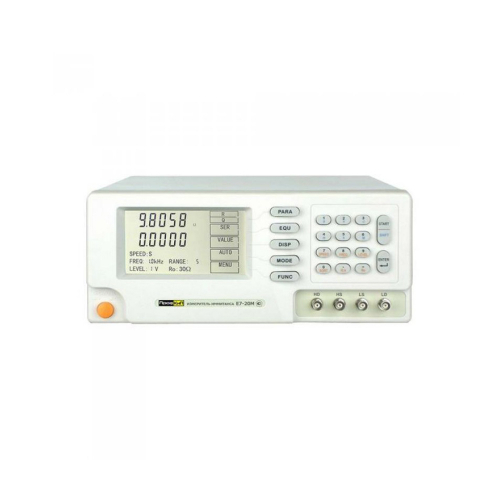

ПрофКиП Е7-20М измеритель иммитанса (RLC)

Назначение измерителя иммитанса ПрофКиП Е7-20М

Измеритель иммитанса ПрофКиП Е7-20М - прецизионный прибор класса точности 0.1 с широким диапазоном рабочих частот (100 Гц … 100 кГц) и высокой скоростью измерений (до 16 изм/с). Измеряемые параметры: индуктивность, емкость, сопротивление, тангенс угла потерь, добротность, модуль комплексного сопротивления, реактивное сопротивление. Объекты измерения: изолированные и заземленные конденсаторы, катушки индуктивности, трансформаторы, резисторы, реле, переключатели, диоды, кабели, входные сопротивления и емкости осциллографов, вольтметров и других приборов. Использование: контроль качества ЭРЭ на входном и выходном контроле и при ремонте, метрологическая аттестация средств измерений и различных функциональных устройств (реле, коммутаторы и т.п.), нормирование параметров изделий микроэлектроники, полупроводниковых изделий (диодов, варикапов, транзисторов) и различных материалов (ферритов, диэлектриков и др.), научные исследования, контроль и управление технологическими процессами.

Особенности и преимущества измерителя иммитанса ПрофКиП Е7-20М

▪ Тест-сигнал на 8-ми заданных частотах в диапазоне от 100 Гц до 100 кГц

▪ Базовая погрешность 0.1%

▪ Тест-сигнал: 10 кГц … 100кГц

▪ Последовательная /параллельная схема замещения

▪ Одновременная индикация двух результатов измерения

▪ Измерение в абсолютных и относительных единицах, ∆-измерения

▪ Большой высококонтрастный ЖК-дисплей с подсветкой

▪ Интерфейс: RS-232, HANDLER

Основные технические характеристики измерителя иммитанса ПрофКиП Е7-20М

Общие данные измерителя иммитанса ПрофКиП Е7-20М

▪ Питание: 110 В … 127 В ±10% /220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц

▪ Габаритные размеры: 320х140х360 мм

▪ Вес: 3.5 кг

Комплект поставки измерителя иммитанса ПрофКиП Е7-20М
