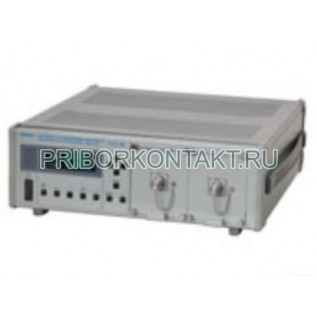

Измеритель мощности ОМ3-109

Также этот прибор может называться: ОМ3 109, ОМ3109, ОМз-109, om3-109, om3 109, om3109.

ОМ3-109 ваттметр волоконно-оптический предназначен для измерений мощности оптического излучения в волоконно-оптических системах передачи (ВОСП).

Принцип действия приборов ваттметры ОМ3-109 основан на преобразовании фотодиодом непрерывного оптического излучения в электрический ток, его усилении и преобразовании аналогового сигнала в цифровой для его обработки и дальнейшей индикации мощности измеряемого оптического излучения в Вт и дБм.

Рабочий диапазон длин волн - от 0,8 мкм до 1,65 мкм.

Диапазон измеряемых значений средней мощности - от 1 пВт до 0,1 Вт.

Относительная погрешность измерений средней мощности на длинах волн калибровки - не более ±3%.

Питание от сети переменного тока:

- напряжение - 220±22 В;

- частота - 50±1 Гц.

Потребляемая мощность - не более 40 В?А.

Габариты - 368?392?130 мм.

Масса - не более 15 кг.

Ваттметр ОМ3-109 построен по функционально-блочному принципу и выполнен в виде базового блока и шести сменных блоков, работающих в разных спектральных и динамических диапазонах. В базовом блоке расположены блоки питания и управления прибором.

Наличие интерфейса позволяет использовать прибор в автоматизированных системах с управлением от ПЭВМ.

Диапазон рабочих температур - от +10° С до +35° С.

Относительная влажность воздуха при +30° С - не более 90%.

На входе ваттметров ОМ3-109 расположены универсальные оптические соединители, позволяющие подключать различные типы соединителей, как для многомодовых, так и одномодовых волоконно-оптических линий.

В качестве фотоприемников используются специальные фотодиоды на основе Si и InGaAs-структур, фоточувствительные элементы которых расположены на полупроводниковых микрохолодильниках.

Управление осуществляется кнопками, расположенными на передней панели (устройство управления и индикации), или с виртуальной панели ПЭВМ. Режимы работы ваттметра и устанавливаемые параметры индицируются на графическом вакуумном люминесцентном индикаторе.

Устройство управления МК (микроконтроллерное) предназначено для осуществления управления различными узлами ваттметра, обработки и коррекции результатов измерения, а также поддержки протоколов связи по внешним интерфейсам (КОП и RS 232) c ПЭВМ. Непосредственная связь с внешними интерфейсами осуществляется через устройство связи с КОП. Устройство индикации КОП с помощью четырёх светодиодов отображает режимы работы интерфейса КОП.

На входе ваттметров ОМ3-109 стоят стандартные волоконно-оптические разъемы типа «FC-PC».

В качестве несущей конструкции базового блока применен корпус «Надел-85», в котором могут быть размещены два сменных блока.
