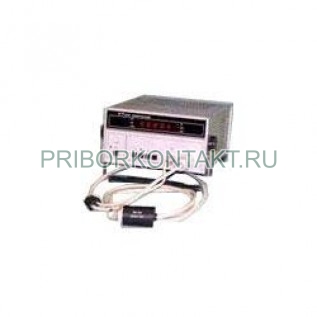

Измеритель мощности М3-92

Ваттметр М3-92

М3-92 - измеритель мощности СВЧ, предназначенный для измерения мощности синусоидальных сигналов и среднего значения мощности импульсно-модулированных СВЧ-сигналов в коаксиальных и волноводных трактах. Прибор применяют при регулировании и поверке радиоэлектронной аппаратуры, а также при контроле параметров СВЧ трактов и узлов.

Варианты обозначения: М3-92, М392, М-3-92, М 3 92, m3-92, m392.

Назначение и области применения

Ваттметр М3-92 используют для метрологического и технологического контроля в СВЧ диапазоне, в том числе для оценки ослабления и потерь в трактах, определения плотности потока мощности, проверки нестабильности выходного уровня мощности генераторов и других источников. Прибор подходит для работ в коаксиальных и волноводных линиях при разработке, настройке и испытаниях РЭА.

Функции и особенности

• измерение мощности непрерывных и импульсно-модулированных СВЧ-сигналов;
• микропроцессорное управление работой по заданному алгоритму;
• автоматическая установка нуля и калибровка;
• автоматический выбор пределов измерения;
• ввод поправочных коэффициентов;
• диагностирование до уровня функциональных узлов;
• индикация результата в виде четырехзначного десятичного числа;
• наличие аналогового выхода для регистрации и включения в измерительные комплексы.

Технические характеристики

Конструкция и эксплуатационные особенности

Прибор выполнен в виде автономного измерителя мощности с цифровой индикацией и микропроцессорным управлением. Наличие автоматических режимов (установка нуля, калибровка, выбор пределов) снижает влияние оператора на результат и ускоряет выполнение серийных измерений. Аналоговый выход позволяет подключать регистраторы или внешние системы контроля.

Преимущества применения

• работа в миллиметровом диапазоне частот 25,86-37,5 ГГц;
• измерение малых уровней мощности до 3×10^-7 Вт;
• удобство эксплуатации за счет автоматизации измерений и встроенной диагностики;
• возможность применения в составе автоматизированных измерительных систем благодаря индикации, аналоговому выходу и алгоритмическому управлению.
