Измеритель мощности М1-25М/08

М1-25М/08

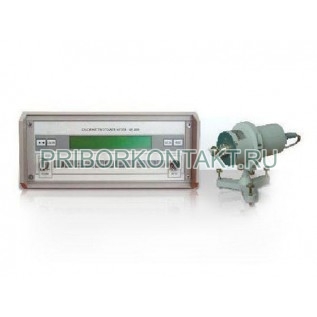

Калориметрический измеритель мощности М1-25М/08

Также этот прибор может называться: М125М/08, М1 25М/08, m1-25m/08, m125m/08, m1 25m/08.

М1-25М/08 измеритель мощности калориметрический предназначен для измерения мощности синусоидальных СВЧ-сигналов и среднего значения мощности импульсно-моделированных СВЧ-сигналов.

Технические характеристики М1-25М/08:

Диапазон измеряемых мощностей - от 0,001 мВт до 20 мВт.

Диапазон частот - от 25,95 ГГц до 37,5 ГГц.

Размеры волновода для М1-25М/08 - 7,2×3,4 мм.

Погрешность измерения мощности - 3%+2 мкВт.

Уровень шума (одно стандартное отклонение) - 0,11 мкВт.

Дрейф нуля - 0,05 мкВт/мин.

Нелинейность относительно уровня до 5 мВт - 0,14%.

Время отклика - 28 с.

КСВН - 1,1.

Измерители М1-25М/08 обеспечивают измерения абсолютного значения мощности исследуемого сигнала в одномодовых (до 225 ГГц) волноводах.

Блоки индикации М1-25М в комплекте с калориметрической головкой серии М1-25М/08 являются высокоточными широкодиапазонными измерителями СВЧ мощности в миллиметровом и субмиллиметровом диапазоне волн, работающими по принципу замещения поглощаемой СВЧ мощности мощностью постоянного тока с использованием авто компенсационного преобразователя, с последующим измерением и индикацией эквивалентной мощности. Блок индикации обеспечивает возможность передачи результатов измерений в персональный компьютер посредством интерфейса RS-232 для последующей обработки и представления в удобном для пользователя виде.

Условия эксплуатации М1-25М/08:

Температура окружающего воздуха - от +10° С до +40° С.

Относительная влажность при +30° С - до 95%.

Атмосферное давление - от 60 кПа до 106 кПа (от 460 мм рт. ст. до 800 мм рт. ст.).
