Измеритель мощности Я2М-66

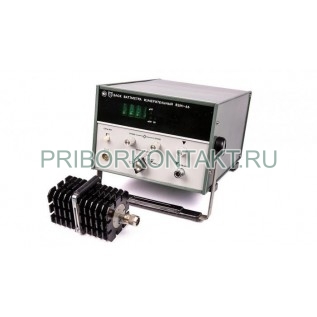

Блок ваттметра измерительный Я2М-66

Я2М-66 - измерительный блок ваттметра, предназначенный для работы совместно с измерительными преобразователями при измерении среднего значения мощности СВЧ сигналов. Прибор используется как в составе автоматизированных систем, так и как автономный измерительный модуль в комплекте ваттметра. Обозначение модели также встречается как Я2М66 и Я2М 66.

Назначение и области применения

Блок Я2М-66 применяют для контроля средней мощности СВЧ сигналов в лабораториях, на производственных испытательных стендах, в настройке и ремонте радиотехнической аппаратуры. Прибор ориентирован на работу с измерительными преобразователями, что позволяет строить измерительные комплексы под конкретные диапазоны и типы датчиков мощности.

Функции и особенности

Измерение среднего значения мощности СВЧ сигналов в комплекте с измерительными преобразователями.

Ручной и автоматический выбор пределов, включая режимы АВТ и ДИСТ.

Калибровочные режимы по постоянному и переменному напряжению на эквивалентных нагрузках.

Нормирование дрейфа нуля, времени установления показаний и дополнительной температурной погрешности.

Непрерывная работа в рабочих условиях до 16 ч при сохранении характеристик.

Технические характеристики

Параметр	Значение
Назначение	измерение среднего значения мощности СВЧ сигналов (с измерительными преобразователями)
Выходное сопротивление источника сигнала для установки 3000 (выводы 1-4 входного разъема)	не более 500 Ом
Диапазон напряжения для установки 3000 на пределе 1 (выводы 1-4)	0,294-0,366 мВ
Диапазон напряжения для установки 3000 на пределе 2 (выводы 1-4)	2,94-3,66 мВ
Диапазон напряжения для установки 3000 на пределе 3 (выводы 1-4)	29,4-36,6 мВ
Выходное сопротивление источника сигнала для установки 3000 (выводы 1-5 входного разъема)	не более 3500 Ом
Диапазон напряжения для установки 3000 на пределе 1 (выводы 1-5)	1,02-1,26 мВ
Диапазон напряжения для установки 3000 на пределе 2 (выводы 1-5)	10,2-12,6 мВ
Диапазон напряжения для установки 3000 на пределе 3 (выводы 1-5)	102-126 мВ
Основная погрешность в режиме ручного выбора пределов - предел 1	δ = ±(0,004U_x + 2 ед. сч.)
Основная погрешность в режиме ручного выбора пределов - предел 2	δ = ±(0,002U_x + 1 ед. сч.)
Основная погрешность в режиме ручного выбора пределов - предел 3	δ = ±(0,003U_x + 1 ед. сч.)
Основная погрешность в режиме автоматического выбора пределов	δ = ±(0,004U_x + 2 ед. сч.)
Дополнительная погрешность на каждые 10°С в интервале рабочих температур	не превышает половины допускаемой погрешности
Напряжение калибровки постоянного тока при нагрузке 45 Ом (выход внутреннего источника мощности 800 мВ)	5,994±0,009 В
Напряжение калибровки постоянного тока при нагрузке 50 Ом (выход внутреннего источника мощности 800 мВ)	6,327±0,008 В
Напряжение калибровки постоянного тока при нагрузке 55 Ом (выход внутреннего источника мощности 800 мВ)	6,628±0,01 В
Напряжение калибровки переменного тока при нагрузке 160 Ом (выводы 2-4 входного разъема)	357,2±2,3 мВ
Напряжение калибровки переменного тока при нагрузке 200 Ом (выводы 2-4 входного разъема)	401,8±1,4 мВ
Напряжение калибровки переменного тока при нагрузке 240 Ом (выводы 2-4 входного разъема)	438,5±3,3 мВ
Напряжение калибровки переменного тока при нагрузке 320 Ом (выводы 3-4 входного разъема)	505,1±3,2 мВ
Напряжение калибровки переменного тока при нагрузке 400 Ом (выводы 3-4 входного разъема)	568,2±2,0 мВ
Напряжение калибровки переменного тока при нагрузке 480 Ом (выводы 3-4 входного разъема)	619,9±4,6 мВ
Дрейф нуля, приведенный ко входу, при Δt = ±1°С	±2 мкВ за первые 30 мин после прогрева и ±1 мкВ за последующий час
Время установления показаний до 99% (ручное управление) - предел 1	6 с
Время установления показаний до 99% (ручное управление) - предел 2	1,5 с
Время установления показаний до 99% (ручное управление) - предел 3	0,5 с
Время установления показаний до 99% (режим АВТ)	6 с
Время установления показаний в режиме ДИСТ на каждом пределе	6 с
Время установления рабочего режима	30 мин
Питание	220±22 В, 50±0,5 Гц или 220±11 В, 400±12 Гц, гармоники до 5%
Потребляемая мощность	не более 35 В·А
Допустимая непрерывная работа	16 ч
Рабочие условия - температура	263-323 К (от -10 до +50°С)
Рабочие условия - относительная влажность	до 95% при 303 К (30°С)
Рабочие условия - атмосферное давление	60-106 кПа (460-800 мм рт.ст.)
Нормальные условия (табл. 1) - температура	293±5 К (20±5°С)
Нормальные условия (табл. 1) - относительная влажность	65±15 при 293±5 К (20±5°С)
Нормальные условия (табл. 1) - атмосферное давление	100±4 кПа (750±30 мм рт.ст.)
Нормальные условия (табл. 1) - параметры сети	220±4,4 В, 50±0,5 Гц
Предельные условия (табл. 1) - повышенная температура	338 К (+65°С)
Предельные условия (табл. 1) - пониженная температура	223 К (-50°С)
Предельные условия (табл. 1) - влажность	до 95% при 303 К (30°С)
Наработка на отказ	не менее 3000 ч
Срок службы	5 лет
Технический ресурс	10000 ч

Параметр

Значение

Назначение

измерение среднего значения мощности СВЧ сигналов (с измерительными преобразователями)

Выходное сопротивление источника сигнала для установки 3000 (выводы 1-4 входного разъема)

не более 500 Ом

Диапазон напряжения для установки 3000 на пределе 1 (выводы 1-4)

0,294-0,366 мВ

Диапазон напряжения для установки 3000 на пределе 2 (выводы 1-4)

2,94-3,66 мВ

Диапазон напряжения для установки 3000 на пределе 3 (выводы 1-4)

29,4-36,6 мВ

Выходное сопротивление источника сигнала для установки 3000 (выводы 1-5 входного разъема)

не более 3500 Ом

Диапазон напряжения для установки 3000 на пределе 1 (выводы 1-5)

1,02-1,26 мВ

Диапазон напряжения для установки 3000 на пределе 2 (выводы 1-5)

10,2-12,6 мВ

Диапазон напряжения для установки 3000 на пределе 3 (выводы 1-5)

102-126 мВ

Основная погрешность в режиме ручного выбора пределов - предел 1

δ = ±(0,004U_x + 2 ед. сч.)

Основная погрешность в режиме ручного выбора пределов - предел 2

δ = ±(0,002U_x + 1 ед. сч.)

Основная погрешность в режиме ручного выбора пределов - предел 3

δ = ±(0,003U_x + 1 ед. сч.)

Основная погрешность в режиме автоматического выбора пределов

δ = ±(0,004U_x + 2 ед. сч.)

Дополнительная погрешность на каждые 10°С в интервале рабочих температур

не превышает половины допускаемой погрешности

Напряжение калибровки постоянного тока при нагрузке 45 Ом (выход внутреннего источника мощности 800 мВ)

5,994±0,009 В

Напряжение калибровки постоянного тока при нагрузке 50 Ом (выход внутреннего источника мощности 800 мВ)

6,327±0,008 В

Напряжение калибровки постоянного тока при нагрузке 55 Ом (выход внутреннего источника мощности 800 мВ)

6,628±0,01 В

Напряжение калибровки переменного тока при нагрузке 160 Ом (выводы 2-4 входного разъема)

357,2±2,3 мВ

Напряжение калибровки переменного тока при нагрузке 200 Ом (выводы 2-4 входного разъема)

401,8±1,4 мВ

Напряжение калибровки переменного тока при нагрузке 240 Ом (выводы 2-4 входного разъема)

438,5±3,3 мВ

Напряжение калибровки переменного тока при нагрузке 320 Ом (выводы 3-4 входного разъема)

505,1±3,2 мВ

Напряжение калибровки переменного тока при нагрузке 400 Ом (выводы 3-4 входного разъема)

568,2±2,0 мВ

Напряжение калибровки переменного тока при нагрузке 480 Ом (выводы 3-4 входного разъема)

619,9±4,6 мВ

Дрейф нуля, приведенный ко входу, при Δt = ±1°С

±2 мкВ за первые 30 мин после прогрева и ±1 мкВ за последующий час

Время установления показаний до 99% (ручное управление) - предел 1

6 с

Время установления показаний до 99% (ручное управление) - предел 2

1,5 с

Время установления показаний до 99% (ручное управление) - предел 3

0,5 с

Время установления показаний до 99% (режим АВТ)

6 с

Время установления показаний в режиме ДИСТ на каждом пределе

6 с

Время установления рабочего режима

30 мин

Питание

220±22 В, 50±0,5 Гц или 220±11 В, 400±12 Гц, гармоники до 5%

Потребляемая мощность

не более 35 В·А

Допустимая непрерывная работа

16 ч

Рабочие условия - температура

263-323 К (от -10 до +50°С)

Рабочие условия - относительная влажность

до 95% при 303 К (30°С)

Рабочие условия - атмосферное давление

60-106 кПа (460-800 мм рт.ст.)

Нормальные условия (табл. 1) - температура

293±5 К (20±5°С)

Нормальные условия (табл. 1) - относительная влажность

65±15 при 293±5 К (20±5°С)

Нормальные условия (табл. 1) - атмосферное давление

100±4 кПа (750±30 мм рт.ст.)

Нормальные условия (табл. 1) - параметры сети

220±4,4 В, 50±0,5 Гц

Предельные условия (табл. 1) - повышенная температура

338 К (+65°С)

Предельные условия (табл. 1) - пониженная температура

223 К (-50°С)

Предельные условия (табл. 1) - влажность

до 95% при 303 К (30°С)

Наработка на отказ

не менее 3000 ч

Срок службы

5 лет

Технический ресурс

10000 ч

Габариты и масса

Исполнение	Габариты, мм	Масса, кг
Без упаковки	255X240X322	7.5
В укладочном ящике	453X325X422	16

Исполнение

Габариты, мм

Масса, кг

Без упаковки

255X240X322

7.5

В укладочном ящике

453X325X422

В общепромышленном исполнении блок укладывается в коробку 6.876.113-13 с габаритами 424X388X306 мм, масса блока с коробкой - 12 кг, масса в транспортной таре - 27 кг. При самостоятельной поставке блок транспортируется в ящике 614Х438Х544 мм, масса в транспортной таре - 31 кг.

Конструкция и эксплуатационные особенности

Я2М-66 обеспечивает требуемые метрологические параметры после прогрева в течение 30 минут. Для оценки стабильности измерений нормирован дрейф нуля, приведенный ко входу: ±2 мкВ за первые 30 минут после выхода на режим и ±1 мкВ за последующий час при постоянной температуре окружающей среды (Δt = ±1°С). Времена установления показаний зависят от выбранного предела и режима управления: от 0,5 с на пределе 3 (ручной режим) до 6 с на пределе 1 и в режимах АВТ/ДИСТ.

Калибровочные напряжения задаются на эквивалентных сопротивлениях нагрузки: для постоянного тока - 45, 50 и 55 Ом (при внутреннем источнике мощности 800 мВ), для переменного тока - 160, 200, 240 Ом (включение на выводы 2-4) и 320, 400, 480 Ом (включение на выводы 3-4). При хранении и транспортировании прибор сохраняет характеристики после пребывания в предельных условиях и выдержки 6 часов в нормальных или рабочих условиях.

Преимущества применения

Работа с измерительными преобразователями - удобная конфигурация ваттметра под конкретные СВЧ датчики мощности.

Автоматический и ручной выбор пределов, нормированная основная и дополнительная температурная погрешность.

Калибровочные режимы по постоянному и переменному напряжению на стандартизованных эквивалентных нагрузках.

Нормированный дрейф нуля и быстрый выход на установившийся режим.

Наработка на отказ не менее 3000 ч и ресурс 10000 ч.
