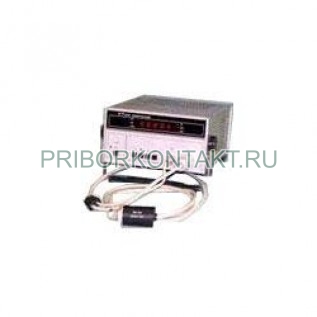

Измеритель мощности М3-91

Ваттметр М3-91 (М391, М-3-91, М 3 91, m3-91, М3 91, m391, m-3-91, m 3 91, m3 91)

Ваттметр М3-91 предназначен для измерения мощности синусоидальных и среднего значения мощности импульсно-модулированных СВЧ-сигналов в коаксиальных и волноводных трактах при регулировании и поверке РЭА. Могут быть использованы для измерения ослабления и потерь в трактах, плотности потока мощности, нестабильности выходного уровня мощности генератора и др.

Управление работой ваттметра по заданному алгоритму осуществляется микропроцессорным устройством.

В приборах измерители мощности М3-91 обеспечиваются автоматическая установка нуля, калибровка, автоматический выбор пределов измерения, введение поправочных коэффициентов, диагностирование до уровня функциональных узлов, индикация результатов измерений в виде четырехзначного десятичного числа и аналоговый выход.

Технические характеристики приборов ваттметры М3-91:

Диапазон частот - 17,44ГГц-25,86ГГц;

Диапазон измерения мощности прибора ваттметр М3-91 - 3?10^-7Вт-10^-2Вт;

Основная погрешность измерения - ±(4%-6%);

КСВН - 1,4;

СВЧ тракт - 11х5,5мм;

Питание прибора измеритель мощности М3-91 - 220В±22В, 50Гц±0,5Гц или 220В(115В)±5%, 400Гц+28Гц/-12Гц;

Потребляемая мощность - 38В?А;

Время установления показаний прибора измеритель мощности М3-91:

- на пределах изменения 1мВт-10мВт - 1с;

- на пределах измерения 0,03мВт-0,1мВт - 10с;

- в режиме автоматического переключения пределов - 15с;

Масса прибора ваттметр М3-91 - 6,9кг;

Габариты - 228х160х308мм;
