Измеритель мощности М3-93

Ваттметр М3-93

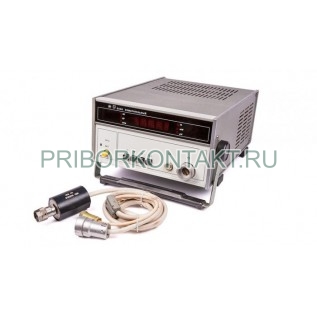

Ваттметр М3-93 предназначен для измерения мощности синусоидальных сигналов и среднего значения мощности импульсно-модулированных СВЧ сигналов в коаксиальных и волноводных трактах при регулировании, настройке и поверке радиоэлектронной аппаратуры. Прибор также применяют для оценки ослабления и потерь в трактах, контроля плотности потока мощности, проверки нестабильности выходного уровня мощности генераторов и решения других задач СВЧ измерений.

Также встречаются обозначения: М393, М-3-93, М 3 93, m3-93, М3 93, m393, m-3-93, m 3 93, m3 93.

Назначение и области применения

• измерение мощности в СВЧ трактах при наладке и поверке РЭА;
• контроль потерь и ослабления в коаксиальных и волноводных линиях;
• измерения плотности потока мощности и нестабильности уровня выходной мощности генераторов;
• работа в лабораторных условиях и на стендах в составе измерительных процедур.

Функции и особенности

Управление работой М3-93 реализовано микропроцессорным устройством, что обеспечивает повторяемость измерительного алгоритма и удобство эксплуатации. В приборе предусмотрены автоматизированные сервисные режимы и средства контроля.

• автоматическая установка нуля;
• калибровка;
• автоматический выбор пределов измерения;
• введение поправочных коэффициентов;
• диагностирование до уровня функциональных узлов;
• индикация результата в виде четырехзначного десятичного числа;
• аналоговый выход для регистрации и подключения внешних устройств.

Технические характеристики

Время установления показаний

• на пределах 1 мВт-10 мВт - 1 с;
• на пределах 0,03 мВт-0,1 мВт - 10 с;
• в режиме автоматического переключения пределов - 15 с.

Конструктивные и эксплуатационные особенности

М3-93 рассчитан на работу в составе СВЧ измерительных трактов и обеспечивает согласование с нагрузкой при КСВН 1,2. Наличие микропроцессорного управления, автоматических процедур и аналогового выхода упрощает включение ваттметра в измерительные стенды и регистрирующую аппаратуру.

Преимущества применения

• широкий набор автоматизированных функций - от установки нуля до диагностики функциональных узлов;
• измерение мощности в диапазоне 10^-4-1 Вт при частотах до 3 ГГц;
• удобная цифровая индикация и наличие аналогового выхода для регистрации;
• универсальность применения при настройке, регулировке и поверке РЭА, а также при контроле потерь в тракте.
