Описание товара

М3-22

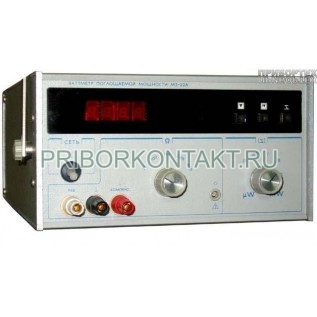

Термисторный ваттметр поглощаемой мощности М3-22

Также этот ваттметр может называться: М322, М3 22, М З22, МЗ-22, М З22, МЗ 22, m3-22, m322, m3 22, m 322.
М3-22 ваттметр поглощаемой мощности термисторный предназначен для измерения мощности синусоидальных СВЧ сигналов и среднего значения мощности импульсно-модулированных СВЧ сигналов в коаксиальных и волноводных трактах.
Измеритель мощности М3-22 состоит из измерительного блока и комплекта термисторных преобразователей.
На полупроводниках.
Шкала - вертикальная.
Ваттметры имеют выход на самописец.
Технические характеристики ваттметров:

Диапазон измеряемых мощностей - от 6 мкВт до 6000 мкВт на пределах: 12 мкВт; 30 мкВт; 60 мкВт; 120 мкВт; 300 мкВт; 600 мкВт; 1200 мкВт; 3000 мкВт; 6000 мкВт.
Диапазон частот - от 0,15 ГГц до 78,3 ГГц.
Сопротивление термистора постоянному току - 50 Ом; 75 Ом; 100 Ом; 200 Ом; 240 Ом; 330 Ом; 400 Ом.
Тракт ВЧ коаксиальный - 75 Ом; 50 Ом.
Тракт ВЧ волноводный - 17х8 мм; 35х15 мм; 28,5х12,6 мм; 23х10 мм; 11х5,5 мм; 7,2х3,4 мм; 5,2х2,6 мм; 3,5х1,8 мм.
Нестабильность показаний ваттметра М3-22 во времени в установившемся тепловом режиме за 30 с - не более 0,5 мкВт.

Время прогрева измерителя после включения:
- при верхних пределах 1200 мкВт; 3000 мкВт; 6000 мкВт - 0,5 ч;
- на остальных пределах - 2 ч.
Габаритные размеры измерительного блока - 530х325х375 мм.
Масса М3-22 - 26 кг.
Условия эксплуатации измерителей мощности М3-22:

Рабочая температура - от +5°С до +40°С.
Относительная влажность воздуха при +30° С - от 90% до 95%.
Напряжение сети питания - 220±22 В.
Частота сети питания - 50±0,5 Гц.
Потребляемая мощность ваттметра - 60 В·А.
Измерители мощности М3-22 используются при регулировке и поверке измерительных генераторов. Измерительный мост, который входит в комплект ваттметра, может применяться совместно с калибраторами для аттестации приемных преобразователей по коэффициенту эффективности и комплектной поверки ваттметров малого уровня.
