Измеритель мощности М3-90

Ваттметр М3-90

Ваттметр М3-90 (М390, М-3-90, М 3 90, m3-90, М3 90, m390, m-3-90, m 3 90, m3 90)

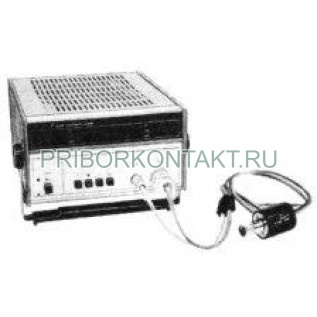

Ваттметр М3-90 - микропроцессорный измеритель мощности для СВЧ трактов, рассчитанный на работу с синусоидальными сигналами и на контроль среднего значения мощности импульсно-модулированных СВЧ сигналов. Прибор ориентирован на регулировку, проверку и поверку радиоэлектронной аппаратуры, где требуется стабильный и воспроизводимый контроль уровня мощности в коаксиальных и волноводных линиях.

Назначение и области применения

• измерение мощности СВЧ сигналов в коаксиальных и волноводных трактах при наладке и поверке РЭА
• контроль среднего значения мощности импульсно-модулированных СВЧ сигналов
• оценка ослабления и потерь в СВЧ трактах по результатам измерений мощности
• измерение плотности потока мощности в задачах контроля и сравнения уровней
• оценка нестабильности выходного уровня мощности генераторов и источников СВЧ

Функции и особенности

• микропроцессорное управление по заданному алгоритму
• автоматическая установка нуля
• встроенная калибровка
• автоматический выбор пределов измерения
• ввод поправочных коэффициентов для учета условий измерений
• диагностика до уровня функциональных узлов
• индикация результата в виде четырехзначного десятичного числа
• аналоговый выход для регистрации и включения в измерительные стенды

Технические характеристики

Конструкция и эксплуатационные особенности

Прибор выполнен как автономный настольный измеритель мощности с микропроцессорным управлением. Автоматическая установка нуля и калибровка упрощают подготовку к работе, а автоподбор пределов снижает вероятность ошибки оператора при измерениях в широком диапазоне 10^-7-10^-2 Вт. Для подключения используется СВЧ тракт 7/3 мм, при этом КСВН 1,4 позволяет применять ваттметр в типовых коаксиальных линиях с контролируемым согласованием. Наличие аналогового выхода удобно для регистрации динамики уровня и включения прибора в стендовые системы контроля.

Преимущества применения

• широкий частотный диапазон 0,02-17,85 ГГц для большинства СВЧ задач
• измерение как синусоидальных, так и среднего значения мощности импульсно-модулированных сигналов
• автоматизация основных процедур - ноль, калибровка, выбор пределов
• удобная цифровая индикация и аналоговый выход для регистрации
• встроенная диагностика до функциональных узлов для ускорения обслуживания
