Измеритель мощности М3-58/1

М3-58/1

Ваттметр поглощаемой мощности М3-58/1

Также этот прибор может называться: М3 58 1, М3-58-1, М3581, М3-58.1, Мз-58/1, m3-58/1, m3 58 1, m3581.

М3-58/1 ваттметр поглощаемой мощности предназначен для измерения с высокой точностью мощности синусоидальных сигналов и среднего значения мощности импульсно-модулированных СВЧ сигналов в коаксиальных и волноводных трактах.

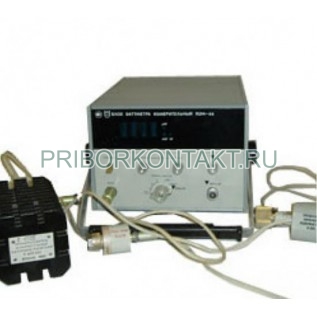

Ваттметры М3-58/1 состоят из измерительного блока Я2М-66 и выносного приемного преобразователя СВЧ мощности. Измерительный блок с цифровой индикацией обладает высокой точностью измерений и малым дрейфом нуля. Имеет выход на самописец и ЦПМ.

Технические характеристики М3-58/1:

Диапазон частот - от 0 до 3 ГГц.

Диапазон измерения мощности - от 0,1 мВт до 1 Вт.

Присоединительные размеры ВЧ входа - волновод 16×4,6 мм.

КСВН - 1,2.

Волновое сопротивление - 75 Ом.

Погрешность измерения - ±(6+0,1(P_k/P_x-1)).

Габаритные размеры:

- измерительного блока - 255×240×322 мм;

- приемного преобразователя - 106×53×49 мм.

Масса М3-58/1:

- измерительного блока - не более 7,5 кг;

- приемного преобразователя - не более 500 г.

Принцип действия измерителей М3-58/1 основан на преобразовании СВЧ мощности в тепловой вид энергии и измерении образуемой на выходе приемного преобразователя термоЭДС.

Особенностью ваттметров является то, что при работе в течение длительного времени нет необходимости в перекалибровке. Управление работой ваттметров может осуществляться вручную, полуавтоматически и дистанционно. М3-58/1 могут использоваться в составе автоматизированных измерительных систем.
