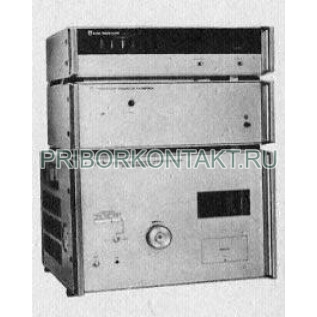

Измеритель мощности М3-46

М3-46

Ваттметр М3-46

Также этот прибор может называться: М346, М3 46, МЗ-46, МЗ 46, МЗ46, МЗЧ6, МЗ-Ч6, m3-46, m346, m3 46.

М3-46 ваттметр поглощаемой мощности калориметрический предназначается для измерения средних значений мощности непрерывных и ИМ сигналов в коаксиальном и волноводном трактах.

Ваттметры М3-46 используются для аттестации ваттметров проходящей мощности.

Технические характеристики М3-46:

Диапазон частот - от 2,59 ГГц до 5,64 ГГц.

Шкала - от 10 Вт до 6000 Вт (60 Вт; 600 Вт; 6000 Вт).

К_стU - 1,2.

Погрешность измерения М3-46:

- для диапазона от 10 Вт до 60 Вт - 5% + 1 ед. сч.;

- для диапазонов от 60 Вт до 6000 Вт - 5% + 1 ед. сч.

ВЧ тракт – 72×34 мм (переход на сечения 48×24).

Время установления показаний - 60 с.

Габаритные размеры М3-46:

- блока индикации - 480×120×320 мм;

- блока гидравлического - 480×320×430 мм;

- блока высокой частоты - 225×140×635 мм;

- стабилизатора мощности калибровки - 480×160×310 мм.

Масса:

- блока индикации - не более 11 кг;

- блока гидравлического - не более 36 кг;

- блока высокой частоты - не более 13 кг;

- стабилизатора мощности калибровки - не более 21 кг.

Погрешность измерений ваттметра М3-46 не зависит от измеряемой мощности.

Для защиты ваттметров от перегрузки предусмотрена блокировка по температуре.

Выход на ЦПМ позволяет автоматизировать процесс измерения при испытании различных передающих систем и генераторов СВЧ сигналов.
