Измеритель мощности М3-10А

М3-10А

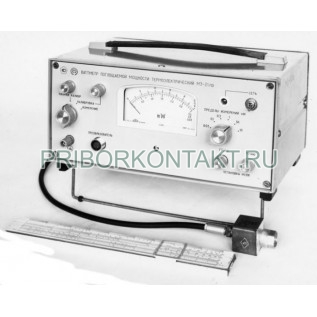

Ваттметр термисторный М3-10А

Также этот прибор может называться: М3 10А, М310А, М3 10 А, М3-10-А, Мз-1оА, m3-10a, m3 10a, m310a.

М3-10А ваттметр поглощаемой мощности термисторный предназначен для измерения мощности непрерывных колебаний и средней мощности импульсно-модулированных СВЧ сигналов.

Ваттметры М3-10А состоят из термисторного моста Я2М-64 и выносных термисторных преобразователей.

Технические характеристики М3-10А:

Диапазон измерения мощности - от 0,05 мВт до 10 мВт.

Диапазон частот - от 0,03 ГГц до 78,3 ГГц.

Рабочее сопротивление - 150 Ом; 240 Ом; 400 Ом.

Диапазоны измерения мощности М3-10А при частоте:

- от 30 МГц до 7,5 ГГц без аттенюаторов в коаксиальном тракте - от 0,05 мВт до 10 мВт;

- от 30 МГц до 5,64 ГГц с аттенюаторами в коаксиальном тракте - от 10 мВт до 500 мВт;

- от 0,1 ГГц до 12 ГГц в коаксиальном тракте - от 0,05 мВт до 7,5 мВт;

- от 5,64 ГГц до 78,3 ГГц в волноводном тракте - от 0,05 мВт от 5 мВт.

Основная погрешность прибора ваттметр М3-10А без учета погрешности из-за несогласованности его входа не превышает значений:

- при измерении мощности в диапазоне частот от 30 МГц до 7,5 ГГц в коаксиальном тракте и в диапазоне частот от 5,64 ГГц до 37,5 ГГц в волноводном тракте - 10%;

- при измерении мощности в диапазоне частот от 7,5 ГГц до 12 ГГц в коаксиальном тракте, в диапазоне частот от 30 МГц до 5,64 ГГц при использовании аттенюатора и в диапазоне от 37,5 ГГц до 53,6 ГГц в волноводном тракте - 15%;

- при измерении мощности в диапазоне частот от 53,6 ГГц до 78,3 ГГц в волноводном тракте - 25%.

Невозвращение к нулевому показанию после снятия измеряемой мощности М3-10А - не более 15 мкВт.

Потребляемая мощность - не более 25 В·А.

Питание от сети:

- с частотой - 50 Гц; 400 Гц;

- с напряжением - 220±22 В; 115±6,75 В.

Время непрерывной роботы в рабочих условиях - 16 ч.

Наработка на отказ - 3000 ч.

Средний строк службы - 7 лет.

Ваттметр М3-10А работает на принципе поглощения всей измеряемой мощности - на время измерения он заменяет собой нагрузку, на которой должна быть измерена мощность.

Габаритные размеры термисторного моста - 300×203×245 мм.

Масса:

- термисторного моста - не более 6,5 кг;

- ваттметра в полном комплекте - не более 11 кг.

Условия эксплуатации М3-10А:

Температура окружающего воздуха - от -30° С до +50° С.

Относительная влажность при +35° С - до 98%.
