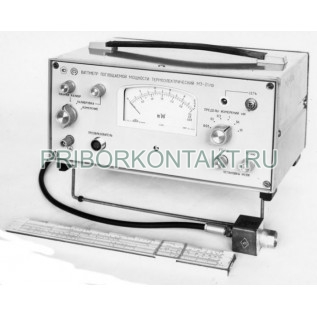

Измеритель мощности М3-21А

Ваттметр М3-21А (М321А, М-3-21А, М 3 21А, m3-21a, М3 21А, m321a, m-3-21a, m 3 21a, m3 21a)

Ваттметр М3-21А предназначен для измерения мощности непрерывных колебаний и среднего значения мощности импульсно-модулированных СВЧ сигналов в комплекте с приемным термоэлектрическим преобразователем М5-78.

Технические характеристики приборов ваттметры М3-21А:

Диапазон частот - 0,1ГГц-12,42ГГц;

Диапазон измеряемых мощностей - 0,01мВт-10мВт на пределах измерения 0,03мВт; 0,1мВт; 0,3мВт; 1мВт; 3мВт; 10мВт;

Волновое сопротивление ваттметра - 50 Ом;

Ваттметр имеет входной разъем III (вилка);

Коэффициент стоячей волны (КстU) прибора измеритель мощности М3-21А не более:

- 1,35 - в диапазоне от 0,1ГГц до 4,0ГГц;

- 1,40 - в диапазоне свыше 4,0ГГц до 10,0ГГц;

- 1,50 - в диапазоне свыше 10,0ГГц до 12,42ГГц.

Основная погрешность прибора ваттметр М3-21А поглощаемой мощности без учета погрешности из-за несогласованности его входа и с учетом приведенных в формуляре на преобразователь поправок на частотную зависимость коэффициента эффективности (Кэ) не превышает значений, определяемых по формуле:

d = ±(10+1 мкВт/Px?100)%,

где Рх - показания ваттметра, мкВт;

Коэффициент эффективности (Кэ) прибора измеритель мощности М3-21А не менее:

- 0,97 - в диапазоне от 0,1ГГц до 4,0ГГц;

- 0,90 - в диапазоне свыше 4,0ГГц до 10,0ГГц;

- 0,85 - в диапазоне свыше 10,0ГГц до 12,42ГГц;

Дополнительная погрешность ваттметра, вызванная отклонением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочих температур - не более ±1% на каждые 10°С изменения температуры;

Ваттметр М3-21А допускает непрерывную работу в рабочих условиях в течение 16 часов при сохранении своих технических характеристик в пределах норм, установленных ТУ;

Среднее время безотказной работы - не менее 1500 часов;

Прибор ваттметр М3-21А сохраняет свои технические характеристики в диапазоне рабочих температур от 243К до 323К (от -30?С до +50°С) и относительной влажности до 98% при температуре 308К (35°С);

Нормальные условия эксплуатации:

- температура окружающего воздуха - 293К±5К (20?С±5°С);

- относительная влажность воздуха - 65%±15% при температуре 293К±5К (20?С±5°С);

- атмосферное давление - 100кПа±4кПа (750мм.рт.ст.±30мм.рт.ст.);

- напряжение сети - 220В±4,4В.
