Измеритель мощности МК3-70

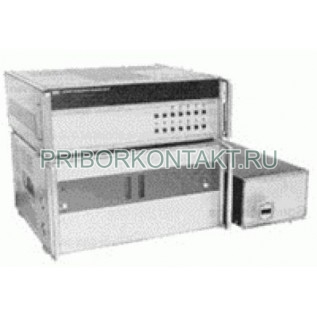

Ваттметр поглощаемой мощности МК3-70

МК3-70 - калориметрический ваттметр поглощаемой мощности для измерений среднего значения мощности непрерывных и импульсно-модулированных СВЧ колебаний в волноводном тракте. Дополнительно прибор позволяет контролировать среднюю мощность в импульсе, частоту повторения, длительность и энергию импульсов, что делает его удобным для комплексной оценки параметров мощных СВЧ источников.

Также встречаются обозначения: МК370, МК3 70, МКЗ-70, МКЗ70, МКЗ 70, mk3-70, mk370, mk3 70.

Назначение и области применения

• настройка, испытания и лабораторные исследования СВЧ источников высокого уровня мощности;
• поверка и аттестация СВЧ ваттметров проходящей мощности;
• контроль параметров радиоимпульсов во временной области и оценка энергии импульсов в волноводных линиях.

Состав и принцип построения

Ваттметр выполнен в виде трех функционально законченных блоков:

• гидравлический блок;
• измерительный блок;
• высокочастотный блок.

Калориметрический канал реализует прямоотсчетную схему измерения среднего значения мощности СВЧ сигналов. Для канала импульсных измерений используется первичный преобразователь в виде индикаторной головки с СВЧ диодом, совмещенной с нагрузкой. Контроль параметров жидкости на входе и выходе СВЧ нагрузки выполняется с точностью 1%.

Функции, режимы и интерфейсы

• автоматическая установка нуля;
• калибровка;
• автоматический выбор пределов измерения;
• диагностирование на уровне функциональных узлов;
• интерфейс КОП для работы в составе измерительных систем.

Измеряемые параметры

Канал импульсных измерений обеспечивает измерение:

• малоинерционных средних значений мощности непрерывных и импульсно-модулированных колебаний;
• средней мощности в импульсе;
• частоты повторения и длительности радиоимпульсов;
• энергии импульсов.

Технические характеристики

Метрологические характеристики

Погрешность измерения средних значений мощности (без учета погрешностей рассогласования):

• по калориметрическому каналу:
  • 10-100 Вт - ±5%;
  • 100-6000 Вт - ±4%.
• по каналу импульсных измерений:
  • 10-100 Вт - ±10%;
  • 100-6000 Вт - ±8%.

Погрешности измерения дополнительных параметров:

• средняя мощность в импульсе при длительности 50 мкс - ±7%;
• энергия импульса - ±6%;
• частота повторения - ±1%;
• длительность импульса - ±1,2%.

Габариты и масса

Преимущества применения

• измерение как средних значений мощности, так и параметров импульсов в одном приборе;
• высокий верхний предел измерения мощности до 6000 Вт и допустимая импульсная мощность до 1000 кВт;
• автоматизация измерений: автоустановка нуля, калибровка, автовыбор пределов, встроенная диагностика;
• подключение по КОП для интеграции в стенды и метрологические комплексы;
• волноводный тракт 72×34 мм и КСВН 1,2 для работы в СВЧ диапазоне 2,59-5,64 ГГц.
