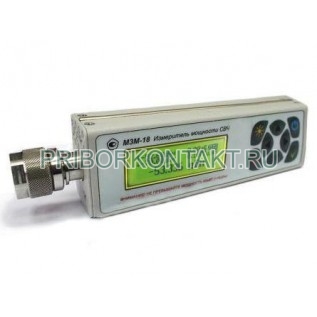

Измеритель мощности М3М-18

Также этот прибор может называться: М3М 18, М3М18, МзМ-18, m3m-18, m3m 18, m3m18.

М3М-18 измеритель мощности предназначен для измерения мощности непрерывно генерируемых СВЧ колебаний.

Область применения измерителей М3М-18 - производство и контроль ВЧ и СВЧ устройств и оборудования, исследование, настройка и испытания СВЧ узлов, используемых в радиоэлектронике, связи, приборостроении, измерительной технике.

Измеритель состоит из следующих основных блоков:

- детекторная секция;

- блок аналого-цифрового преобразования (АЦП);

- блок центрального процессорного управления (ЦПУ);

- ЖК индикатор;

- клавиатура;

- интерфейс USB;

- аккумулятор.

Диапазон рабочих частот - от 0,01 ГГц до 18 ГГц.

Диапазон измерений мощности - от 10^-4 мВт до 10 мВт (от -40 дБм до +10 дБм).

Пределы допускаемой основной относительной погрешности измерений без учета погрешности рассогласования при количестве усреднений - не более ±20% (±0,8 дБ).

Предел допускаемого СКО случайной составляющей погрешности измерений - не более 2,5 нВт.

Пределы дополнительной относительной погрешности измерений при отклонении температуры окружающей среды от +25? C на каждые +10? C - не более ±15% (±0,6 дБ)

Нелинейность амплитудной характеристики в диапазоне рабочих частот - не более ±0,6 дБ.

Максимально допустимый уровень входной мощности М3М-18 - не менее 16 дБм.

Нестабильность показаний измерителя за 15 минут работы, при изменении температуры окружающей среды не более чем на 1? C - ±0,01 Вт?P_изм, где P_изм - измеренная мощность.

Значение КСВН входа СВЧ в диапазоне частот:

- от 0,01 ГГц до 12 ГГц - не более 1,4;

- более 12 ГГц - 1,5.

Тип СВЧ соединителя М3М-18 - вилка.

Сопротивление изоляции между корпусом измерителя и соединенными выводами цепи питания - 20 МОм.

Волновое сопротивление - 50 Ом.

Время измерений - не более N/16 с.

Время установления рабочего режима - не более 10 с.

Продолжительность непрерывной работы:

- от аккумулятора с подсветкой - не менее 8 ч;

- от аккумулятора без подсветки - не менее 16 ч;

- от зарядного устройства или ЭВМ - не менее 24 ч.

Средняя наработка на отказ - 10 000 ч.

Средний срок службы измерителя - 5 лет.

Срок службы аккумулятора - 2 года.

Средний срок сохраняемости - 3 года.

Электропитание М3М-18 от зарядного устройства:

- входное напряжение частотой 50 Гц - 220±22 В;

- выходное напряжение постоянного тока - 6±0,3 В;

- ток заряда - не более 500 мА;

- время заряда - не более 3 ч.

Электропитание от USB:

- ток заряда - не более 125 мА;

- время заряда - не более 8 ч.

Габаритные размеры - 177?48?32 мм.

Масса:

- измерителя - не более 350 г;

- зарядного устройства - не более 220 г.

Конструктивно М3М-18 выполнен в металлическом корпусе, внутри которого размещены все вышеперечисленные блоки. На корпусе измерителя предусмотрена шпилька для крепления ремешка, используемого при ношении измерителя на запястье.

Измеритель может использоваться как в режиме ручного управления (управление измерителем производится при помощи органов управления, а отсчет измеренных значений - при помощи индикатора, расположенных на корпусе) так и в режиме дистанционного управления (управление и отсчет измеренных значений может производиться с помощью программы управления «Измеритель мощности СВЧ» на ЭВМ).

Температура окружающего воздуха - от +5° C до +40° C;

Относительная влажность воздуха при +30° C - до 90%;

Атмосферное давление - от 70 кПа до 106,7 кПа (от 537 мм рт. ст. до 800 мм рт. ст.);

Вибрация:

- частота - от 10 Гц до 55 Гц;

- максимальное ускорение - 30 м/с?.

Механические удары однократного действия:

- максимальное ускорение - 300 м/с?;

- длительность импульса - 6 мс;

- число ударов по каждому направлению - 3.

Механические удары многократного действия:

- число ударов в минуту - от 10 до 50;

- максимальное ускорение - 200 м/с?;

- длительность импульса - 8 мс;

- число ударов по каждому направлению - 1000.

При работе от зарядного устройства измерители устойчивы к микросекундным импульсным помехам большой энергии по цепям электропитания переменного тока и к динамическим изменениям напряжения питания (выбросам) со степенями жесткости 2.

В основу работы М3М-18 положен принцип преобразования мощности синусоидального СВЧ сигнала на диодном амплитудном детекторе в напряжение постоянного тока. Напряжение, пропорциональное мощности СВЧ, подведенной к входу измерителя, усиливается, оцифровывается, и подается в схему обработки под управлением микроконтроллера блока ЦПУ.

Блок ЦПУ выполняет ряд математических и сервисных функций, таких как обработка результата измерений в соответствии с установленными параметрами и вывод на индикатор, частотная коррекция, запоминание результатов измерений, компенсация величины ослабления при использовании внешних аттенюаторов, самодиагностика. Учет в процессе измерений сохраненных в энергонезависимой памяти калибровочных коэффициентов минимизирует суммарную погрешность.
