Измеритель мощности М3-106

Ваттметр М3-106 (М3106, М-3-106, М 3 106, m3-106, М3 106, m3106, m-3-106, m 3 106, m3 106)

Ваттметр М3-106 предназначен для измерения мощности непрерывных и импульсно-модулированных сигналов (среднее значение).

Технические характеристики приборов ваттметры М3-106:

Диапазон частот - 5?10^-4МГц-1200МГц;

Диапазон измерения среднего значения поглощаемой мощности прибора ваттметр М3-106 - 1Вт-19,99Вт, 20Вт-199,9Вт, 200Вт-1500Вт;

Пределы допускаемой основной погрешности прибора измеритель мощности М3-106 измерения среднего значения поглощаемой мощности без учета погрешности рассогласования входа не более значений, рассчитываемых по формулам:

- в диапазоне частот от 50Гц до 1МГц - ±(6+0,1?G)%;

- в диапазоне частот от 1МГц до 800МГц - ±(10+0,1?G)%;

- в диапазоне частот от 800МГц до 1200МГц - ±(15+0,1?G)%;

G=?(Р_к/Р_х)-1?, где Р_к - конечное значение диапазона (поддиапазона) измерений мощности, Вт; Р_х - измеренное значение мощности, Вт;

Волновое сопротивление входа и выхода аттенюатора-нагрузки, входа преобразователя прибора измеритель мощности М3-106 - 50 Ом;

КСВН входа с трактом 7/3,04мм и 16/6,95мм:

- в диапазоне частот от 50Гц до 800МГц - не более 1,15;

- в диапазоне частот от 800Гц до 1200МГц - не более 1,15;

КСВН выходов аттенюатора-нагрузки, входа преобразователя прибора измеритель мощности М3-106 - не более 1,5;

Питание:

- аттенюатор-нагрузка - сеть переменного тока 220В±22В, 50Гц±1Гц, содержанием гармоник не более 5%;

- устройство индикации - электрические батареи с суммарным напряжением ±6В;

Тракт входа - 7/3,04мм, 16/6,95мм;

Тракт выходов аттенюатора-нагрузки, входа преобразователя прибора измеритель мощности М3-106 - 7/3,04мм;

Потребляемая мощность - не более 60В?А;

Масса прибора ваттметр М3-106 - не более 21кг;

Габариты:

- аттенюатор-нагрузка - не более 347х140х215мм;

- устройство индикации - не более103х207х44,5мм;

Наработка на отказ прибора измеритель мощности М3-106 - не менее 15000 часов;

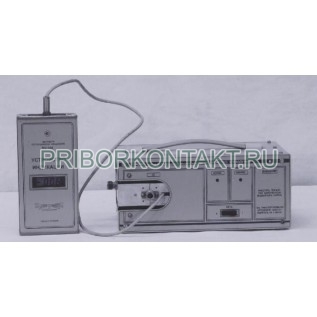

Прибор состоит из трех блоков:

- аттенюатора-нагрузки;

- преобразователя;

- устройства индикации;

Принцип действия прибора измеритель мощности М3-106 основан на отборе части энергии синусоидального или импульсно-модулированного сигнала, преобразовании ее в постоянное напряжение, масштабировании и индикации результата измерения на жидкокристаллическом индикаторе;

Основная часть энергии, поступающей на вход прибора, преобразуется в тепловую энергию и рассеивается;

Аттенюатор-нагрузка прибора ваттметр М3-106 включает в себя аттенюатор и устройство управления. Резистивный аттенюатор имеет два выхода, один из которых предназначен для подключения к нему преобразователя, а другой используется для подключения других приборов (например частотомера). Если этот выход не используется, то к нему подключается сопротивление нагрузочное 50 Ом из комплекта ЗИП-О приборов;

Устройство управления осуществляет управление работой охлаждающих вентиляторов для обеспечения необходимых тепловых режимов нагрузки и индикации аварийной ситуации;

Преобразователь прибора измеритель мощности М3-106 служит для преобразования среднего значения поглощаемой мощности в постоянное напряжение, пропорциональное средней мощности сигнала;

Устройство индикации предназначено для преобразования постоянного напряжения, поступающего с выхода преобразователя, в цифровую форму и индикации соответствующей этому напряжению мощности.
