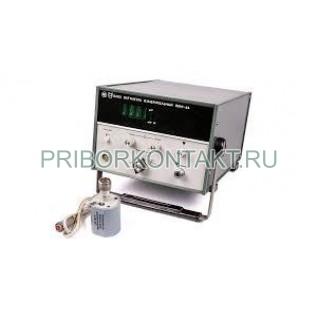

Измеритель мощности М3-54

Ваттметр М3-54 с высокой точностью измеряет мощность синусоидальных сигналов и среднее значение мощности импульсно-модулированных СВЧ сигналов в коаксиальных и волноводных трактах. Прибор состоит из измерительного блока Я2М-66 и выносного приемного преобразователя СВЧ мощности и переходов. Измерительный блок Я2М-66 с цифровой индикацией обладает высокой точностью измерений и малым дрейфом нуля. Имеет выход на самописец и ЦПМ. Принцип действия ваттметра М3-54 основан на преобразовании СВЧ мощности в тепловой вид энергии и измерении образуемой на выходе приемного преобразователя термоЭДС. Особенностью ваттметра М3-54 является то, что при работе в течение длительного времени нет необходимости в перекалибровке. Управление работой ваттметров может осуществляться вручную, полуавтоматически и дистанционно. М3-54 может использоваться в составе автоматизированных измерительных систем. Технические характеристики •Диапазон частот: 0-17,85 ГГц. •Диапазон измерения мощности: 10-4-1 Вт (0,03-0,3-1 Вт). •Присоединительные размеры ВЧ входа (входное сопротивление) - коаксиал 7/3 мм (50 Ом). •Допустимая импульсная мощность: 1,5 кВт (ти не более 10 мкс). •КСВН: 1,15 (0-3 ГГц); 1,3 (3-12 ГГц); 1,4 (12-17,85 ГГц). •Время установления показании для всех режимов работы: 20 с. •Основная погрешность измерения ваттметра (без учета погрешности рассогласования и погрешности дополнительных переходов) не превышает значении, рассчитанных по формуле δ = ±[4+0,1(Рк/Рх-1)] %. Заменяет: •М3-8 •М3-8А •М3-28 •М3-28А •М3-50
