Измеритель мощности М3-48

М3-48

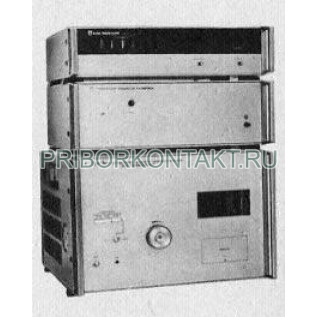

Ваттметр поглощаемой мощности калориметрический коаксиальный М3-48

Также этот прибор может называться: М348, М3 48, Мз-ч8, m3-48, m348, m3 48.

М3-48 ваттметр поглощаемой мощности калориметрический коаксиальный предназначен для измерения средних значений мощности непрерывных и импульсно-модулированных сигналов в коаксиальном и волноводном трактах и могут использоваться при испытаниях передающих систем и генераторов СВЧ сигналов.

Ваттметры М3-48 состоят из четырех блоков:

- высокочастотного (БВЧ);

- гидравлического (БГ);

- индикации (БИ);

- стабилизатора мощности калибровки (СТМК).

Блоки БГ, БИ и СТМК однотипны для всех моделей ваттметров.

Технические характеристики М3-48:

Класс точности при изменении мощности:

- от 60 Вт до 6000 Вт - 4;

- от 10 Вт до 60 Вт - 5.

Пределы измерения мощности - от 10 Вт до 6000 Вт.

Диапазон частот - от 1 МГц до 1,6 ГГц.

КСВН ваттметра М3-48:

- на частоте от 0,001 ГГц до 1 ГГц - 1,2;

- на частоте от 1 ГГц до 1,6 ГГц - 1,3.

Время установления показания - 60 с.

Входное сопротивление ВЧ входа - 75 Ом.

Присоединительные размеры коаксиального ВЧ входа (с переходом на коаксиал) - 40×11,5 мм (16×4,6 мм).

Конечные значения шкал - 60 Вт, 600 Вт, 6000 Вт.

Питание приоров ваттметры М3-48 от сети:

- напряжением - 220 В;

- частотой - 50 Гц.

Габаритные размеры:

- БГ - 510×475×335 мм;

- БИ - 490×335×135 мм;

- СТМК - 490×384×175 мм;

- БВЧ - 570×230×162 мм.

Масса блоков М3-48:

- БГ - не более 36 кг;

- БИ и БВЧ - не более 11 кг;

- СТМК - не более 21 кг.

Ваттметры имеют повышенную точность измерений, широкий диапазон частот, цифровой отсчет на четырехзначном табло.

Погрешность ваттметра не зависит от уровня измеряемой мощности. Для защиты ваттметра от перегрузки предусмотрена блокировка по температуре.

В М3-48 имеется выход измеряемой величины в двоично-десятичном коде на ЦПМ, что позволяет автоматизировать процесс измерения.
