Измеритель мощности М5-17

М5-17

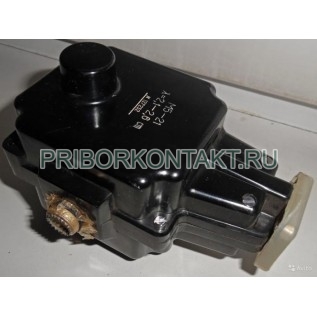

Термисторный преобразователь мощности М5-17

Также это изделие может называться: М5 17, М517, m5-17, m5 17, m517.

М5-17 преобразователь мощности термисторный предназначен для измерения мощности ВЧ сигналов.

Преобразователи М5-17 применяются для измерения мощности в комплекте с термисторными мостами, режимы которых обеспечивают нормальный рабочий режим преобразователей.

Используются в качестве составляющего блока ваттметра М3-10.

Технические характеристики М5-17:

Коэффициент преобразования - не менее 0,85.

КСВН - не более 1,5.

Диапазон рабочих частот - от 0,15 ГГц до 3 ГГц.

Максимальная измеряемая мощность - 7,5 мВт.

Максимальная импульсная мощность - 50±3,5 Вт.

Рабочее сопротивление термистора - 100 Ом; 150 Ом.

Высокочастотный тракт - коаксиальный.

Коаксиальное сопротивление - 75 Ом.

Коэффициент преобразования М5-17 на отдельных рабочих частотах при рабочем сопротивлении термистора 100 Ом приведено в таблице:

Преобразователи представляют собой отрезок коаксиальной линии с термистором, включенным как продолжение центрального проводника в качестве оконечной нагрузки этой линии. У преобразователей данного типа применяется термистор ТШ-2.

Преобразователь М5-17 комплектуется двумя сменными дросселями с диапазонами частот:

- дроссель №1 - от 0,15 ГГц до 1,45 ГГц;

- дроссель №2 - от 1,35 ГГц до 3 ГГц.

В теле каждого коаксиального преобразователя имеется камера и контакты для включения второго термокомпенсирующего термистора.

Преобразователи состоят из следующих конструктивных элементов:

- футляр преобразователя разъемного типа;

- корпус непосредственно преобразователя разъемного типа;

- центральный стержень коаксиальной линии;

- торцовая зажимная цанга;

- проводник, идущий в мостовую схему.

Условия эксплуатации М5-17:

Температура окружающего воздуха - от -30° С до +50° С.

Относительная влажность при +25° С - до 95%.

Атмосферное давление - 100±4 кПа.
