Измеритель мощности М3-13/1

Ваттметр поглощаемой мощности М3-13/1

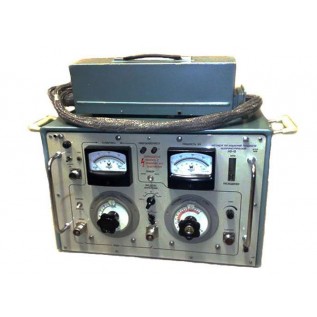

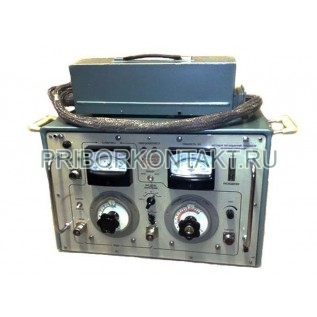

М3-13/1 - ваттметр поглощаемой мощности для измерения мощности синусоидальных СВЧ сигналов и среднего значения мощности модулированных СВЧ сигналов высокого уровня в волноводных трактах. Прибор рассчитан на работу с большими уровнями мощности и применяется при испытаниях, настройке и контроле передающих устройств. Модель также встречается под обозначениями М313/1, М3 13/1, М3-13-1.

Назначение и области применения

Ваттметр М3-13/1 используют в радиотехнических лабораториях и на стендах настройки передатчиков для контроля мощности в волноводных линиях. Прибор подходит для измерений в тракте при согласованной нагрузке, проверки режимов генераторов и усилителей мощности, а также для оценки среднего значения мощности импульсно-модулированных сигналов при больших уровнях.

Состав и принцип работы

Измерение выполняется по поглощаемой мощности: СВЧ энергия рассеивается в волноводной нагрузке, а измерительный блок отображает соответствующее значение мощности. В состав комплекта входят измерительный блок и волноводная нагрузка, рассчитанные на работу в диапазонах частот и мощностей прибора.

Функции и особенности

• Измерение мощности синусоидальных СВЧ колебаний в широком диапазоне.
• Измерение среднего значения мощности импульсно-модулированных колебаний.
• Нормированные значения КСВН в диапазоне рабочих частот, что важно для контроля согласования волноводного тракта.
• Ограничение уровня паразитного излучения на расстоянии 1 м от нагрузки.

Технические характеристики

Конструкция и эксплуатационные особенности

При работе ваттметра важно обеспечивать корректное включение в волноводный тракт и учитывать согласование по КСВН в рабочем диапазоне частот. Показания устанавливаются не более чем за 1 минуту, что удобно при настройке режимов передатчиков и проведении длительных испытаний. Волноводная нагрузка рассчитана на рассеивание значительных уровней мощности, а нормирование излучения на расстоянии 1 м (не более 10 мкВт/см²) повышает предсказуемость условий измерений на рабочем месте.

Преимущества применения

• Измерение больших уровней СВЧ мощности в волноводных трактах - до 2000 Вт.
• Набор фиксированных пределов 6-2000 Вт упрощает выбор режима и повышает повторяемость измерений.
• Контроль КСВН по диапазонам частот 2,59-37,5 ГГц для оценки согласования тракта.
• Возможность измерения среднего значения мощности импульсно-модулированных сигналов (6-1000 Вт).
• Работа от стандартной сети 198-242 В, 49,5-50,5 Гц при нормированной потребляемой мощности 1200 Вт.
