Измеритель мощности М3-52

М3-52

Ваттметр поглощаемой мощности М3-52

Также этот прибор может называться: М3 52, М352, Мз-52, m3-52, m3 52, m352.

М3-52 ваттметр поглощаемой мощности предназначен для измерения с высокой точностью мощности синусоидальных сигналов и среднего значения мощности имнульсно-модулированных СВЧ сигналов в коаксиальных и волноводных трактах.

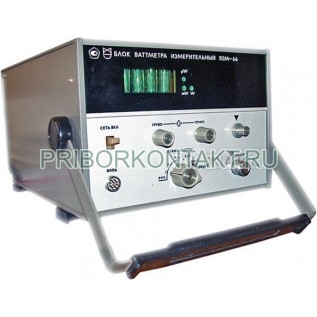

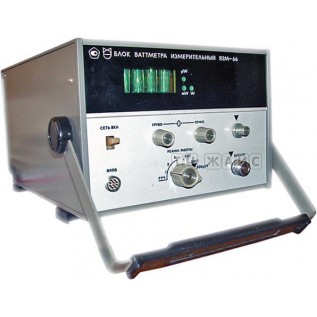

Ваттметры М3-52 состоят из измерительного блока Я2М-66 и выносного приемного преобразователя СВЧ мощности. Измерительный блок с цифровой индикацией обладает высокой точностью измерений и малым дрейфом нуля. Имеет выход на самописец и ЦПМ.

Технические характеристики М3-52:

Диапазон частот - от 17,44 ГГц до 25,86 ГГц.

Диапазон измерения мощности - от 1 мкВт до 10 мВт.

Допустимая импульсная мощность при длительности импульсов не более 10 мкс - 1 Вт.

Присоединительные размеры ВЧ входа - волновод 11×5,5 мм.

КСВН - 1,4.

Время установления показаний для всех режимов работы - 10 с.

Погрешность измерения - ±(6+0,1(P_k/P_x-1)).

Габаритные размеры:

- измерительного блока - 255×240×322 мм;

- приемного преобразователя - 100×34×34 мм.

Масса М3-52:

- измерительного блока - не более 7,5 кг;

- приемного преобразователя - не более 150 г.

Принцип действия ваттметров М3-52 основан на преобразовании СВЧ мощности в тепловой вид энергии и измерении образуемой на выходе приемного преобразователя термоЭДС.

Особенностью ваттметров является то, что при работе в течение длительного времени нет необходимости в перекалибровке. Управление работой ваттметров может осуществляться вручную, полуавтоматически и дистанционно.

М3-52 измерители могут использоваться в составе автоматизированных измерительных систем. Также применяются для измерения выходной мощности измерительных генераторов, затухания четырехполюсников, уровня излучения с использованием калиброванных антенн.
